青鸟消防设备可燃气体报警控制器使用说明书(JB-QB-JBF-51S40)
一、 概述 概述
JB-QB-JBF-51S40 型可燃气体报警控制器（以下简称控制器），是遵照 GB 16808-2008 可燃气体报警
控制器国家标准进行研发生产的可燃气体监控主机。该主机可根据项目实际需求配接各种气体探测器、模
块、声光警报器和现场电源箱等设备。控制器可实时检测探测器安装位置的环境可燃气体的浓度，当可燃
气体的浓度超过所设定的报警阈值时，控制器将会发出报警声响，显示报警探测器的地址、位置信息及其
报警探测器安装现场的气体浓度。该系统适用于民用住宅建筑、酒店、写字楼等场所。
➢ 控制器特点
（1）192*64 点阵液晶屏，全中文显示；
（2）回路总线采用无极性设计，并具有过流、过压和短路自动保护功能；
（3）汉字注释功能：总线上的部件可写入汉字用于说明安装位置；
（4）具有两组控制输出，为无源的继电器触点，控制器报警时输出动作；
（5）可存储各类事件 9999 条，其中可燃气体报警事件 2000 条；
（6）单机最大容量：1 个回路，共 100 个点（探测器、模块、电源箱）；
（7）具有串口、CAN 通讯接口，可配接多种配套设备；
（8）控制器可实时接收配接现场电源的状态。
二、 技术性能 技术性能
2.1 技术参数
执行标准 GB 16808-2008
主电供电 AC220V（适用范围：187V～242V），46Hz～63Hz
备电供电 2 节 DC12V/2.8Ah 铅酸密封蓄电池
功 耗 ≤24W （控制器自身功耗）
环境温湿度 温度 0℃～50℃，湿度：93 ±3 RH（40℃）
通讯方式 无极性二总线
信号传输距离 ≤1500m
容 量 1 个回路，共 100 个点位（探测器、模块、电源箱）
两组控制 火警触点、故障触点
继电器触点容量：12A/DC14V 或 7A/AC120V
报警方式 声光报警
显示方式 液晶显示屏
外形尺寸 壁挂式，长 x 宽 x 高: 275mm x 99mm x 350mm
重 量 6kg

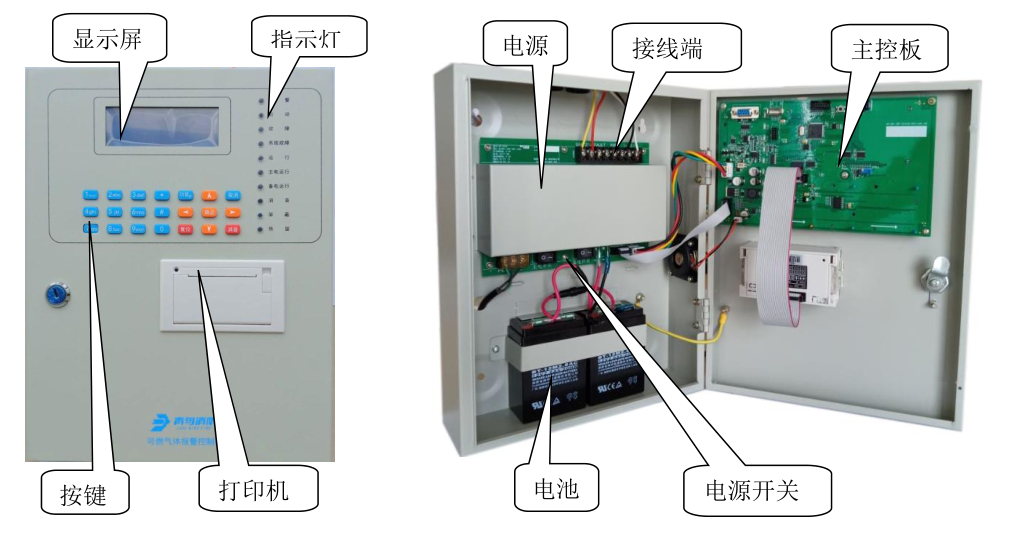

2.2 控制器结构
