青鸟消防设备可燃气体报警控制器使用说明书(中)
 三、青鸟消防设备可燃气体报警控制器的安装与调试 控制器的安装与调试
3.1 机箱安装


上图为控制器机箱的底面,A、B、C、D 为安装孔。
(1)选择合理的安装高度,墙面牢固、平整;
(2)按照图示尺寸,将主机上墙安装。
安装注意事项
(1)控制器应安装在消防控制室等非防爆场所,严禁安装在防爆场所;
(2)控制器安装,应确保固定牢靠;安装在轻质墙上时,应采取加固措施,避免震动,防止灰尘和水的
侵袭;
(3)控制器应采用相对稳定的电源,避免与大型电机设备使用同路电源;
(4)控制器外壳应良好接地;
(5)控制器外壳严禁破坏,否则会影响安全使用和屏蔽效果;
(6)安装施工时,控制器机箱底边距底面高度宜为 1.3-1.5m,靠近门轴的侧面距墙不应小于 0.1m,操作面
应有 0.5m 宽的操作距离。
3.2 线缆连接
3.2.1 220V 电源线
按端子标识接好电源,接线前请确认已切断相关电源,接线时注意火线、零线、地线严禁接错,具体操
作步骤:
(1)取下接线端子的塑料护盖;
(2)按照端子所标的标志连接电源线;
(3)扣好接线端子的塑料护盖;
(4)扎线固定电源电缆。
危险 :没 有正确可靠的保护接地有可能造成机壳带电 ,有电击危险。
3.2.2 回路总线
回路总线应采用截面积不小于 1.5 平方的铜制多芯双绞线,将回路二总线接入到回路板总线输出端子
上。回路总线在接入控制器前应具有良好的对地绝缘和线间绝缘,以确保系统稳定运行。
3.3 调试
开机后需要进行如下操作:
(1)查看回路状态信号
查看回路状态信号是否正常(操作见 4.4.1)。
(2)部件登记
部件登记(操作见 4.6.1),登记完成后,查看探测器是否登记成功(操作见 4.3.1)。
(3)登记成功后,查看探测器的浓度值是否正常显示。
四、 四、 控 控 制 器 操 作
4.1 指示灯说明
指示灯 状态描述
报警 红色,控制器报警时报警灯常亮
启动 红色,有控制输出时,启动灯常亮
故障 黄色,当控制器存在故障时,故障灯常亮
系统故障 黄色,当控制器的存储器或主芯片故障时,系统故障灯常亮
运行 绿色,控制器运行时,运行灯闪亮
主电运行 绿色,控制器运行在主电状态时,主电运行灯常亮#p#分页标题#e#
备电运行 绿色,控制器运行在备电状态时,备电运行灯常亮
消音 绿色,控制器消音后,消音灯常亮
屏蔽 黄色,控制器屏蔽地址后,屏蔽灯常亮
预留 黄色,不指示任何状态

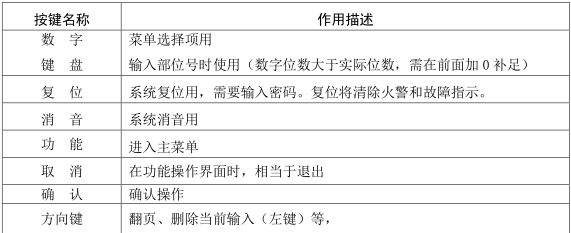

4.2 操作键说明

4.3 查询
进入查询下的子菜单后,按数字键【0】-【9】选择要进入的子选项。
4.3.1 查登记
进入控制器查询菜单后,选择数字键【1】进入“查登记”选项,查看回路登记情况。
4.3.2 查报警
进入控制器查询菜单后,选择数字键【2】进入“查报警”选项,输入地址后,可查看当前的报警信
息,并可通过上下键翻页。
4.3.3 查联动
进入控制器查询菜单后,选择数字键【3】进入“查联动”选项,可查看当前的联动信息,并可通过方
向键翻页。
4.3.4 查故障
进入控制器查询菜单后,选择数字键【4】进入“查故障”选项,可查看当前的故障信息,并可通过方
向键翻页。
4.3.5 查浓度
进入控制器查询菜单后,选择数字键【5】进入“查浓度”选项,输入地址后,可查看当前地址的浓度
信息,并可通过方向键翻页。
4.3.6 查历史记录
进入控制器查询菜单后,选择数字键【6】进入“查历史记录”选项,按对应数字键可查看不同类型的
历史记录信息。在打印机开启时,可按【#】键打印查到的历史记录。
4.3.7 查联动编程
进入控制器查询菜单后,选择数字键【7】进入“查联动编程”选项,输入地址号后可查看当前地址的
联动编程,并可通过方向键翻页。
4.3.8 查注释信息
进入控制器查询菜单后,选择数字键【8】进入“查注释信息”选项,输入机器号、回路号、地址号后
可查看当前地址的注释信息,并可通过方向键翻页。本机的的机器号默认为 00、回路号为 01,与组网机
器号无关。
4.3.9 查组网信息
进入控制器查询菜单后,选择数字键【9】进入“查组网信息”选项,查看组网的配置情况,并可通过
方向键翻页。
4.3.10 查屏蔽信息
进入青鸟消防设备可燃气体报警控制器控制器查询菜单后,选择数字键【0】进入“查屏蔽信息”选项,查看当前的屏蔽信息,并可通过
方向键翻页。
4.4 测试
进入测试下的子菜单后,按数字键【1】-【6】选择要进入的子选项。
4.4.1 回路信号柱
进入控制器测试菜单后,选择数字键【1】进入“回路信号柱”选项,可查看回路当前信号情况,并可#p#分页标题#e#
通过左右方向键,切换查看的地址段。
4.4.2 部件运行数据
进入控制器测试菜单后,选择数字键【2】进入“部件运行数据”选项,输入地址后,可查询当前地址
的运行数据,并可通过方向键切换地址。
4.4.3 部件状态电流
进入控制器测试菜单后,选择数字键【3】进入“部件状态电流”选项,输入地址后,可查询当前地址
的状态电流和回路背景电流,并可通过方向键切换地址。
4.4.4 部件类型状态
进入控制器测试菜单后,选择数字键【4】进入“部件类型状态”选项,输入地址后,可查询当前地址
的类型和运行状态,并可通过方向键切换地址。
4.4.5 模拟操作
进入控制器测试菜单后,选择数字键【5】进入“模拟操作”选项,根据屏幕提示,进行模拟操作。
4.4.6 青鸟消防设备可燃气体报警控制器控制器自检
进入控制器测试菜单后,选择数字键【6】进入“控制器自检”选项,控制器开始自检。
4.5 设置
进入设置下的子菜单后,按数字键【1】-【5】选择要进入的子选项。
4.5.1 设置时间
进入控制器设置菜单后,选择数字键【1】进入“设置时间”选项,依次输入两位年、月、日、时、分
和秒的数据后,按确认即可完成时间设置。
4.5.2 地址屏蔽
进入控制器设置菜单后,选择数字键【2】进入“地址屏蔽”选项,根据屏幕提示,进行屏蔽操作。
4.5.3 CRT 设置
进入控制器设置菜单后,选择数字键【3】进入“CRT 设置”选项,可开启或关闭消防图形显示装置
(CRT)的传输功能。
4.5.4 打印机设置
进入控制器设置菜单后,选择数字键【4】进入“打印机设置”选项,可开启或关闭打印机和开启或关
闭打印注释信息。
4.5.5 手自动状态
进入控制器设置菜单后,选择数字键【5】进入“手自动状态”选项,可设置手动操作状态和自动操作
状态。在手动允许的情况下,才可手动启动或停止联动部件。在自动允许的情况下,才会进行联动关系解
析,根据联动关系自动控制联动部件。
4.6 安装
进入安装下的子菜单后,按数字键【0】-【9】选择要进入的子选项。
4.6.1 自动登记
进入控制器安装菜单后,选择数字键【1】进入“自动登记”选项,按确认键开始自动登记,登记完成
后控制器会自动复位。
4.6.2 手动登记
进入控制器安装菜单后,选择数字键【2】进入“手动登记”选项,根据屏幕提示操作即可,登记类型
可通过上下方向键进行翻页。
4.6.3 解除登记#p#分页标题#e#
进入控制器安装菜单后,选择数字键【3】进入“自动登记”选项,根据屏幕提示操作即可。
4.6.4 CH 4 报警点
进入控制器安装菜单后,选择数字键【4】进入“CH 4 报警点”选项,需要二级密码权限。可设置 CH 4 类
探测器的报警阈值,设置范围以 GB15322.1-2003 为准。出厂默认报警阈值为 10%LEL,可设置范围为 5~
25%LEL。
4.6.5 CO 报警点
进入控制器安装菜单后,选择数字键【5】进入“CO 报警点”选项,需要二级密码权限。可设置 CO 类
探测器的报警阈值,设置范围以 GB15322.4-2003 为准。出厂默认报警阈值为 80x10
-6 (体积分数),可设
置范围为 50~300x10
-6 (体积分数)。报警点必须为 10 的倍数。
4.6.6 设置联动编程
进入控制器安装菜单后,选择数字键【6】进入“设置联动编程”选项。根据屏幕提示进行操作即可,
【#】可以弹出符号选择菜单,连按两次【#】可输入“=”,【*】代表与逻辑。号每条联动编程最多 250
字节。
4.6.7 设置注释信息
进入控制器安装菜单后,选择数字键【7】进入“设置注释信息”选项。采用九宫格拼音输入法进行输
入。拼音输入完成后,按【#】键后按对应数字键进行拼音选择,显示汉字菜单后,按数字键选择汉字,
可通过上下键翻页显示剩余汉字。按【*】键后按数字键,可输入数字键上的字符,按上下方向键可切换
大小写。每条注释信息最多 16 个汉字,即 32 个字节。
4.6.8 设置本机地址
进入控制器安装菜单后,选择数字键【8】进入“设置本机地址”选项,设置本机在组网时使用地址。
4.6.9 设置组网控制器
进入控制器安装菜单后,选择数字键【9】进入“设置组网控制器”选项,登记需要与本机进行通讯的
机器号。
4.6.10 设置组网模式
进入控制器安装菜单后,选择数字键【0】进入“设置组网模式”选项,设置本机的组网模式。
4.7 系统
进入系统下的子菜单后,按数字键【1】-【7】选择要进入的子选项。
4.7.1 U 盘操作
进入控制器系统菜单后,选择数字键【1】进入“U 盘操作”选项。先连接好 U 盘,再根据屏幕提示进
行操作。通过 U 盘可给控制器传输注释信息和联动编程信息,文件路径与格式见第六节内容。仅支持
FAT32 格式的 U 盘。
4.7.2 清除处理
进入控制器系统菜单后,选择数字键【2】进入“清除处理”选项,可清除联动编程和注释信息。
4.7.3 设置一级密码
进入控制器系统菜单后,选择数字键【3】进入“设置一级密码”选项,可修改一级密码。
4.7.4 设置二级密码#p#分页标题#e#
进入控制器系统菜单后,选择数字键【4】进入“设置二级密码”选项,可修改二级密码。
4.7.5 设置语言
进入控制器系统菜单后,选择数字键【5】进入“设置语言”选项,可进行中英文语言切换。
4.7.6 设置运行模式
进入控制器系统菜单后,选择数字键【6】进入“设置运行模式”选项,可设置控制器运行模式。调试
模式下,控制器的显示页面不会自动跳转,该模式仅在调试时使用,在该模式下连续 4 小时不操作,控制
器将自动调整为正常运行,亦可在调试结束时手动设置为正常模式。
4.7.7 设备信息
进入控制器系统菜单后,选择数字键【7】进入“设备信息”选项,可查看当前的设备信息。
4.8 联动
进入联动下的子菜单后,按数字键【1】-【4】选择要进入的子选项,子选项的操作都需要在手动允许
的情况下才能操作成功。
4.8.1 声光启动
进入控制器系统菜单后,选择数字键【1】进入“声光启动”选项,可启动登记为声光类型的部件。
4.8.2 声光停止
进入控制器系统菜单后,选择数字键【2】进入“声光停止”选项,可停止已启动的登记为声光类型的
部件。
4.8.3 部件启动
进入控制器系统菜单后,选择数字键【3】进入“部件启动”选项,可启动输入地址的联动部件。
4.8.4 部件停止
进入控制器系统菜单后,选择数字键【4】进入“部件停止”选项,可停止输入地址的联动部件。
