青鸟消防—JBF-11SF型火灾报警控制器电源规格计算说明
JBF-11SF型火灾报警控制器内置BYF-PC20型系统电源,该电源采用DC24V输出,输出电压两路,每路10A最大输出电流。该电源配套备用电池1组,每组电池DC12V/24AH。本火灾报警控制器的电源及电池配置满足《火灾报警控制器 GB4717-2005》 、 《消防联动控制系统 GB16806-2006》 、 《火灾自动报警系统设计规范 GB50116-2013》等相关国标要求。
控制器电源及电池配置的计算依据如下:

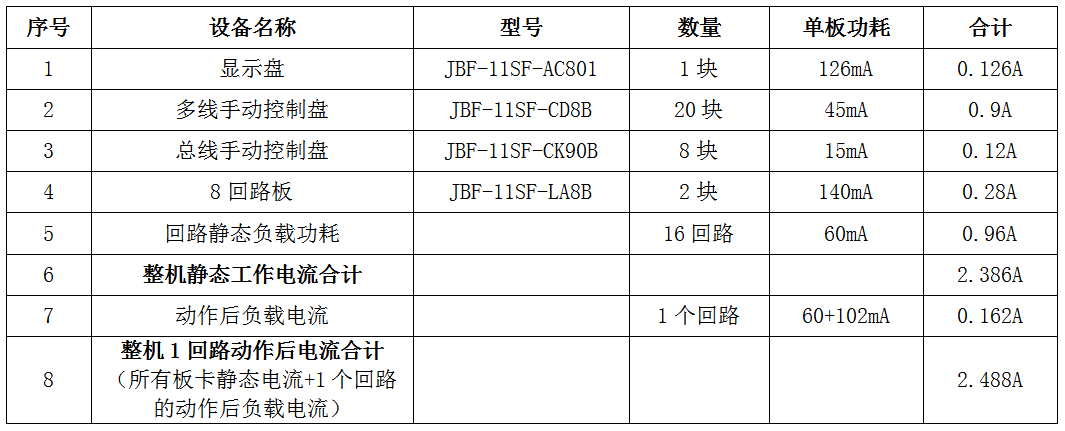

表1:控制器各板卡功耗
通过以上计算得知,JBF-11SF控制器(16回路)整机在静态待机工作时的电流值为2.386A,在某1回路设备动作后(国标要求不少于50只),整机工作电流2.488A,控制器标配系统电源最大输出电流10A,完全满足本机工作需求。

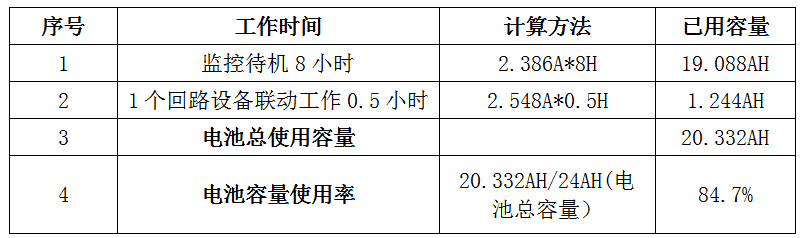

表2:控制器备用电池使用功耗

通过以上计算得知,控制器备用电池在待机8小时后某1回路设备动作后(国标要求不少于50只)持续工作0.5小时,电池容量的总使用率为84.7%。因此控制器标配24AH备用电池容量完全满足国标要求。
