一、布线：
每台主机支持（标配机：最大16个回路，每回路可带200个设备，无极性。）
回路线设备包含：烟感(JBF5100)；
温感(JBF5110)；
手动火灾报警按钮(JBF-4121/JBF-4121B-P/JBF-5121-P)；
消火栓按钮(JBF-4123B/JBF-5123)；
输入模块(JBF-5131)；
输入输出模块(JBF-5141)、(JBF-5142)、（JBF-5145)、（JBF-5146)；

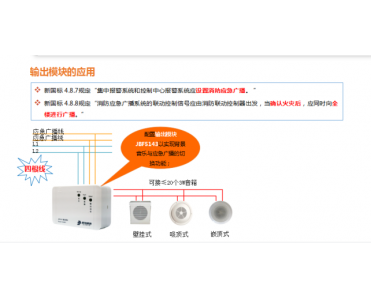

输出模块(广播模块JBF-5143)；
专线输入输出模块（JBF-5155）；
编址型声光报警器(JBF-5172)等设备；

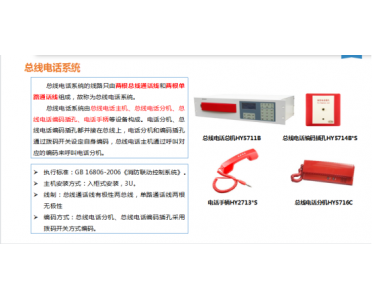

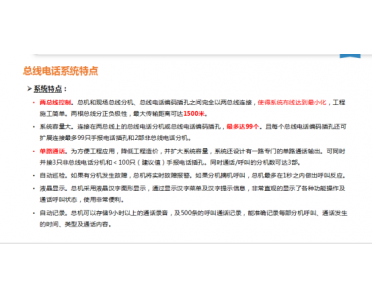

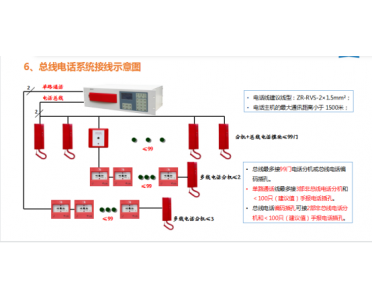

布线：回路线1组，联动电源线1组，广播音频线1组，手报电话插孔线1组，总线电话分机电话线1组，专线联动设备每台（各1组）。线型选择推荐：
| 序号 |
名称 |
室内 |
室外主干线 |
| 主干线 |
支路线 |
| 1 |
回路线 |
ZR-RVS-2*1.5mm2 |
ZR-RVS-2*1.5mm2 |
ZR-RVSP-2*1.5mm2或ZR-RVVSP-2*1.5 mm2 |
| 2 |
联动电源线 |
ZR-BV-2*4.0 mm2 |
ZR-BV-2*2.5 mm2 |
NH-KVV-2*4.0mm2 |
| 3 |
火警广播线 |
ZR-RVS-2*2.5mm2 |
ZR-RVS-2*1.5mm2 |
ZR-RVSP-2*2.5mm2或ZR-RVVSP-2*2.5 mm2 |
| 4 |
火警电话线 |
ZR-RVVP-2*1.5mm2或ZR-RVS-2*1.5 mm2 |
ZR-RVVP-2*1.5mm2或ZR-RVS-2*1.5 mm2 |
ZR-RVVP-2*1.5mm2或ZR-RVSP-2*1.5 mm2 |
| 5 |
专线联动线 |
n*NH-KVV-4*1.5mm2 |
n*NH-KVV-4*1.5mm2 |
n*NH-KVV-4*1.5mm2 |
注：应按设计图纸选择满足我司产品要求线型。
二、编码
1、在施工图纸上进行回路划分，并对回路每个设备分配地址码（1~200）。其中，同一回路编码不允许存在重号。然后，对现场设备逐个进行编码。
2、根据施工图纸完成编码表。编码表应该清楚标明回路号、地址号、设备类型及其地址注释。其中，设备为输入模块（JBF-5131）或输入输出模块（JBF-5141/5142/5145/5146），则注模块所连接设备。地址注释应尽可能详细，如下表：
编 码 表
第1回路 |
| 编码 |
地址注释 |
类型 |
编码 |
地址注释 |
类型 |
| 1 |
17栋9F电梯间 |
烟感 |
60 |
17栋9F电梯间 |
消报 |
| … |
…… |
… |
… |
…… |
… |
| 30 |
17栋9F电梯间 |
烟感 |
70 |
17栋9F电梯间 |
水流 |
| … |
…… |
… |
… |
…… |
|
| 50 |
17栋9F电梯间 |
手报 |
80 |
17栋 |
警铃 |
注：提供编码注释表给青鸟调试员。

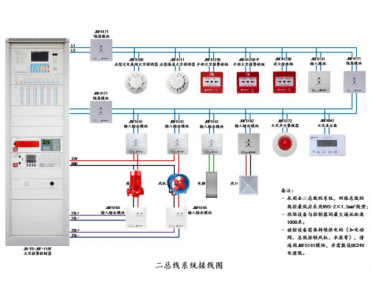

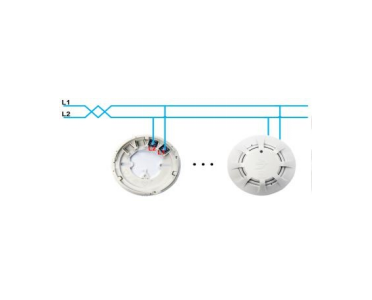

火灾报警系统两总线设备接线
| 火灾自动报警控制器 |
设备
类型 |
型号 |
适用设备 |
接线图 |
建议线型 |

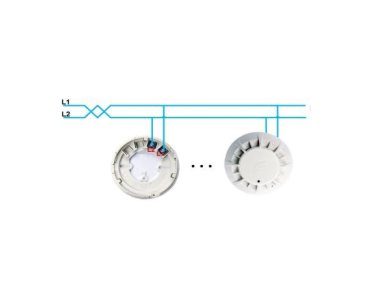

感烟探测器 |
JBF5100 |
/ |
 |
信号线：
ZR-RVS-2×1.5mm² |
感温探测器 |
JBF5110 |
/ |
 |
信号线：
ZR-RVS-2×1.5mm² |
隔离模块 |
JBF4171 |
/ |
 |
信号线：
ZR-RVS-2×1.5mm² |

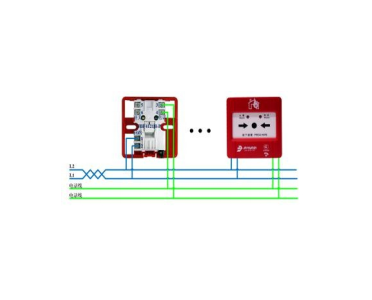

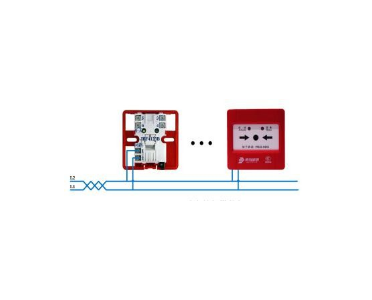

手动报警按钮 |
JBF4121B- P |
/ |
 |
信号线：
ZR-RVS-2×1.5mm²
电话线：
ZR-RVVP-2×1.5mm2 |
消火栓按钮 |
JBF4123B |
/ |
 |
信号线：
ZR-RVS-2×1.5mm² |

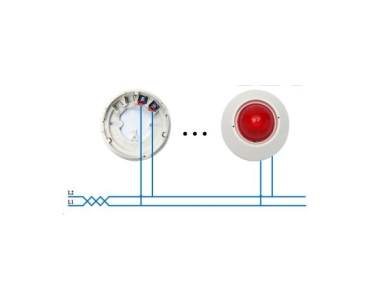

声光警报器 |
JBF5176 |
/ |
 |
信号线：
ZR-RVS-2×1.5mm² |

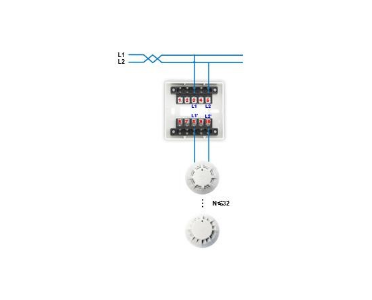

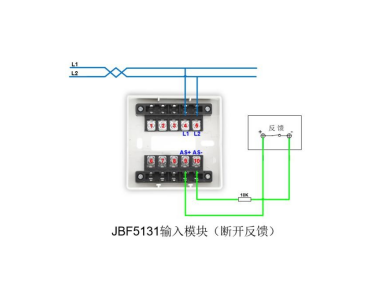

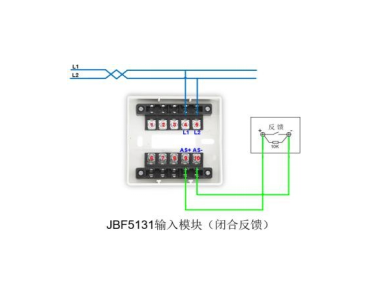

输入模块 |
JBF5131A |
信号蝶阀 |
 |
信号线：
ZR-RVS-2×1.5mm² |
水流指示器 |
压力开关 |
| 70°常开防火阀 |
150°常
开防火阀 |
液位仪 |
其他 |
输入输出模块 |

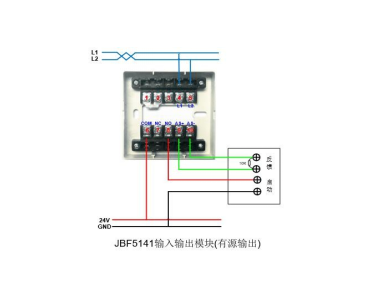

JBF5141A
持续24V有源输出 |
有源输出（需要24V线路）
|
 |
信号线：
ZR-RVS-2×1.5mm²
电源线： 主干线：
NH-BV-2×2.5~4mm2
支路线：
NH-BV-2×1.5mm² |

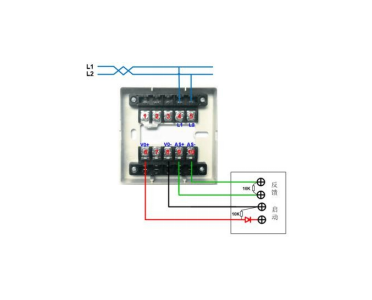

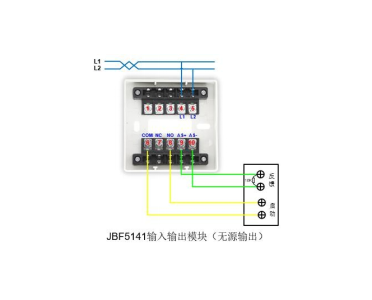

输入输出模块 |
JBF5141A
无源输出 |
电梯（无源） |
 |
信号线：
ZR-RVS-2×1.5mm² |
卷帘门
（无源） |
其他
（无源） |
输入输出模块 |
JBF5142A
脉冲输出
|
切非（脱扣） |
 |
信号线：
ZR-RVS-2×1.5mm² |
| 强启（脱扣） |
| 排烟口 |
| 送风口 |
280°常
闭防火阀 |
卷帘门
（脉冲） |
| 其他 |
输入输出模块 |
JBF5146A
有源输出启动DC24V继电器
|
DC24V继电器设备（切非，强启）等 |
 |
信号线：
ZR-RVS-2×1.5mm² |

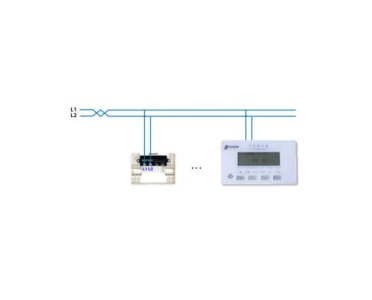

楼层显示器 |
JBF5060 |
/ |
 |
信号线：
ZR-RVS-2×1.5mm² |

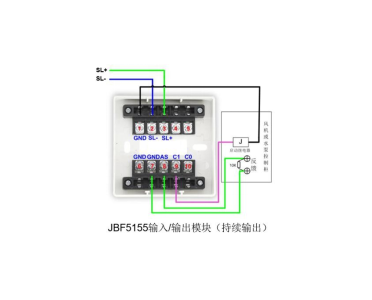

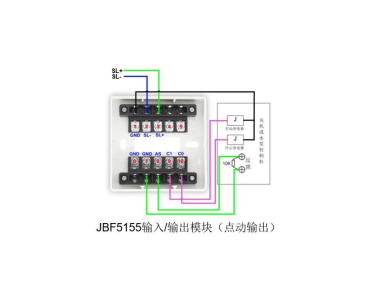

输入
/输出模块 |
JBF5155 |
各类风机
消火栓泵
喷淋泵 |
 |
专线
2线制： NH-RVS-2× 1.5~2.5mm2 |
 |
线型 |
|
|
 |
信号线：
ZR-RVS-2×1.5mm²
电源线： 主干线：
NH-BV-2×2.5~4mm2
支路线：
NH-BV-2×1.5mm2 |

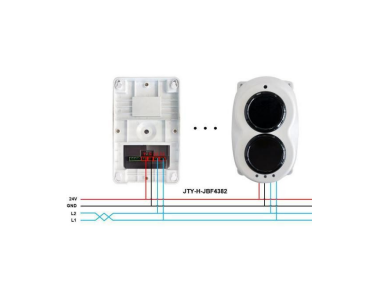

| 光束 |
|
|
感烟
火灾 |
JTY-H-
JBF4382 |
/ |
| 探测 |
|
|
| 器 |
|
|
三、主机操作
回路状态阅览：
显示回路上通电设备情况，用于检查安装设备是否正常通电，编码是否正常。
在烟感或模块安装好与主机连通后，设备内里会在“回路状态浏览”上显示出数据。在图形显示方式下，每个设备会显示一条竖线；在表格显示方式下则会显示一个约为的数值。
按【功能】，按【F2】选择“测试”菜单，选择第2项（回路状态浏览）按需要输入回路号。
图形显示时：
无高度显示即设备未能通上电。
显示高度10mA为正常，
显示高度20mA为重码，
显示高度30mA为火警和反馈信号。
表格显示时：
无数值显示即设备未能通上电。
显示数值1、2开头为正常，
显示数值3、4开头为重码，
显示数值5、6开头为火警和反馈信号。
联动测试前阶段工作：
1.排除线路间对地、短路等异常情况后，才能连接主机。
2.与主机连接通电后，使用“回路状态浏览”对照编码表排除回路空号、重码，然后再登记。
注：出现重码的原因：
1.设备未经编号就装上去。
2.设备在人工编码过程中操作有失误。
3.输入联动关系和中文后，则可以进入联动测试阶段。
常见问题：
1.设备己安装，但在“回路状态浏览”无法显示它的值？
首先应该到现场检查，设备指示灯是否正常闪烁。①不闪烁，24V电未通。卸下设备，用万用表测量回路线两端是否有19~24V跳变电压。②正常闪烁，用编码器读它的号码，检查是否正确。
2.回路状态在图形显示状态下不足10mA回路线，正线或负线对地。
3.回路状态变化很大回路线对地。
4.主机显示“回路故障”回路线短路。
常见故障分析及维护
一、电源故障
1.主电故障
a.AC220V是否正常
b.保险管是否正常
c.连接线是否正常
d.电源盒是否正常
2.
备电故障
a.电池本身电量是否正常
b.电池连接线是否正常
c.保险管是否正常
d.检查电源检测线
二、系统故障
系统故障是指控制器内部某硬件发生故障，如程序芯片或存储器芯片缺失。
1.回路故障
a.现场设备线路短路
b.回路板内部某个器件
c.回路板接线端子内左侧二极管反向击穿
2.各种板卡故障
a.检查内CAN端子连接是否正常
b.板卡内CAN通讯电路
c.板卡的内CAN通讯芯片
d.检查板卡编码是否正确
三、设备故障、误报
1.现场设备故障
a.接触问题
b.线路问题
c.设备编码问题
d.设备本身
e.终端电阻
f.联动电源
2.探测器误报反馈
a.设备编码重号
3.总线模块误报反馈
a.反馈线路短路
b.终端电阻不对，远小于10K
4.探测器报警控制器所有声光自动响
a.声光登记类型为声光类型
5.消火栓泵没启动，消火栓按钮反馈灯微亮
a.消火栓无源反馈端子与5155无源反馈端子并接
6.红外反射感烟探测器故障
a.终端电阻
b.探测器位置偏移
c.探测器本身
d.探测器与反光板间有遮挡物
7.红外反射感烟探测器误报火警
a.探测器位置距顶小于0.3m
b.半遮挡
8.手动报警按钮复位后火警灯常亮
a.控制器未复位
9.总线模块4143无法正常手动启动
a.模块未登记上线
b.模块登记类型为广播类型
10.满足总线模块联动要求的报警点报警后，现场设备未自动启动
a.主机是否处于自动允许控制方式下
b.模块登记类型是否正确，可手动启动试验
c.模块程序是否下装到主机或编写错误
d.模块本身是否有故障
e.现场设备是否在自动允许状态
11.控制器报警后打印机不打印
a.打印机没打开
b.打印机本身故障
12.打印机打印不出字体
a.打印纸为普通纸或热敏纸安装反
b.老打印机缺纸了
13.多线某几路报故障
a.多线断线、短路检测已开通
14.5155没安装、本身问题
a.线路断线、短路
b.多线盘按启动没反应
c.给CB8提供24V电的电源没打开
15.主机报模块故障
a.24V电有没有送到
b.信号线是不是RVS2×1.5双绞线
四、联网控制故障
1. 集中机报区域机故障
- 联网线路
- 区域机机器号
- 联网控制器的外CAN线
- 将区域机外CAN侧的跳线设置成ON
- 外CAN通讯芯片
五、CRT通讯故障
- 通讯线断线
- 加密狗丢失
- 控制器机器号更改
- 控制器232串口
- CRT电脑232串口
六、维修保养条例
1. 定期进行报警和联动试验，注意联动试验时应断开现场设备。周期不少于半年。
2. 定期检查现场设备情况。周期不少于3个月。
3. 不要插拔芯片，如有异常，请联系厂家维修。
