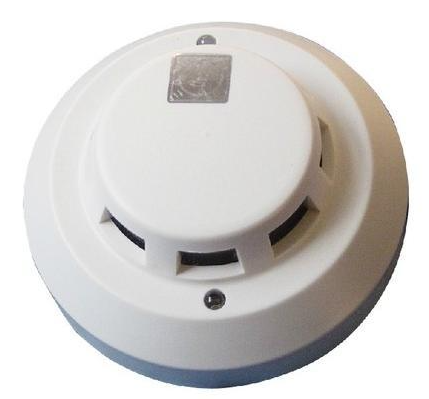

JTQ-JBF5101CO 测量人工煤气的点型可燃气体探测报警系统
使用说明书
1、 概述
1.1、产品特点
内置微处理器，性能稳定。
采用 SMT 表面贴装工艺，可靠性高，一致性好。
采用国外进口电化学气敏元件。
探测器具有灵敏度高、可靠性好、对温湿度的感度小等优点。
电子编码方式，可通过专用电子编码器编址。
1.2、主要用途及适用范围
JTQ-JBF5101CO 可燃气体探测报警系统，应用于可燃气体报警系统中，可配合
青鸟消防燃气
系列控制器使用。
应用设计遵照测量人工煤气的点型可燃气体探测报警系统国家标准 GB 15322.4-2003。
适用于室内停车场、厂房、仓库、机房等场所对可燃气体泄漏的安全监测。

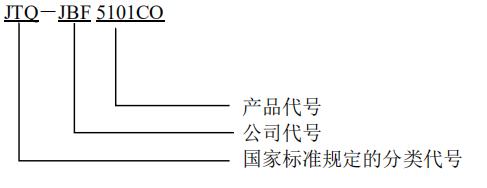

1.3、型号的组成及其代表意义
1.4、使用环境条件
工作温度：0 ～ +55℃
贮存温度：-25±2℃ ～ +55℃±2℃
相对湿度：≤95%RH(40±2℃)
2、 工作原理
测量人工煤气的点型可燃气体探测报警系统(以下简称燃气探测器)配可燃气体探测报警系统工作，
当燃气探测器检测到周围环境有可燃气体((一氧化碳)（CO）)泄漏时，通过回路总线将信号传
到控制器，控制器分析处理数据后若达到设定报警阈值控制器会发出报警信号，同时探测器红
灯常亮。
3、 技术特性
3.1、燃气探测器状态说明：一个红色报警指示灯，报警时，红色常亮。一个黄绿双色指示
灯，正常运行时，绿色闪亮。故障时，黄色常亮。
3.2、主要技术参数
|
总线电压 |
20~28V 脉冲电压 |
电源电压 |
无 |
|
总线监视电流 |
≤2mA |
电源监视电流 |
无 |
|
总线报警电流 |
≤3mA |
电源报警电流 |
无 |
|
检测气体 |
一氧化碳（CO） |
响应时间 |
≤30S |
报警设定值 |
80×10^-6(体积分数) |
信号传输 |
二总线制（信号总线 L1，L2） |
|
编码方式 |
电子编码 |
线制 |
二总线无极性 |
信号传输距离 |
1000m（2.5mm2） |
适配设备 |
JB-TB-JBF-51S40-4 可燃气体探测报警系统
JB-TB-JBF-51S40-8 可燃气体探测报警系统
JB-TT-JBF-51S40 可燃气体探测报警系统
B-TG-JBF-51S40 可燃气体探测报警系统
JB-QB-JBF-51S40 可燃气体探测报警系统 |
|
执行标准 GB 15322.4-2003 |
传感器使用寿命 |
5 年 |
4、 尺寸、重量
4.1、 外形及安装尺寸（如图 1 所示）
4.2、 重量：120g
5、 安装、调试
探测器与控制器连线，包括 L1，L2 共 2 根，探测器的安装应遵循以下原则：
（1）探测器应与燃气源安装在同一房间内。
（2）探测器安装位置距排风口的水平距离均应大于等于 0.5m。
（3）探测器应安装在保护空间的中部或者顶部，或高出释放源 0.5m～2m 的位置。
6、 编址
探测器可使用 JBF-FA-E 或 JBF6481（11S 协议）编码器配进行编码。
编码器连接线分别接在探测器的 L1、L2 上即可进行编码。
7、 故障分析与排除
|
故障现象 |
原因 |
措施 |
工作灯不 亮
（绿灯） |
控制器信号不正常 |
检查总线连接 |
故障灯亮（黄
灯） |
1.总线信号异常 2.传感器故障 |
1. 检查控制器是否配套以及总线信号
2. 返修排查传感器故障 |
8、 注意事项
1、探测器必须与控制器配套使用。
2、探测器不能跌落和震动，不能浸入水中。
3、探测器不宜安装在温度高、油烟大（如排油烟处）或风量流动较大的地方。
4、避免腐蚀性气体和爆炸性气体的存在。
5、按探测器配套底座标识连接信号总线（L1、L2），信号总线不分极性，信号总线不能
短路、断路。
6、探测器故障灯点亮并伴有蜂鸣器响，请及时更换探测器，以免影响该区域的可燃气体
(一氧化碳)的探测。
7、电化学传感器不通电最大保存时间是 6 个月，请及时安装并上电使用。探测器在正常
上电运行状态下，传感器使用寿命大于 5 年（通常环境，常温、常湿度）。
