消防设备应急疏散系统余压传感器主要用途及适用范围：
依据GB 51251-2017《建筑防烟排烟系统技术标准》，LX-CGQ 消防应急疏散余压传感器产品（以下简称传感器）用于建筑加压送风系统作为防烟楼梯间与前室(合用前室）疏散通道的压力进行实时采集并上传到余压控制器进行处理。余压控制器根据余压传感器上传的报警信息，通过调节阀门开度实时调节疏散通道压力，使楼梯间与走廊压差保持在规定的范围内,实现火灾时既要有一定的压差阻止烟气扩散，又不能过大造成前室和楼梯间的门难以打开的目的。
1.3使用环境和工作条件需要满足以下要求：
1.3.1. 传感器应安装在环境温度-10～50ºC的场所。
1.3.2. 传感器应安装在环境湿度≤90%的场所。
1.3.3. 传感器应安装在海拔高度≤2000m的场所。
1.3.4. 传感器应安装在无强电磁干扰传感器（焊机、高频信号发生传感器等）的场所。
1.3.5. 传感器应安装在无爆炸性粉尘、无腐蚀性气体的场所。
针对该传感器编制的本手册为用户提供安装配线、参数设定、日常维护、故障诊断和排除方法等内容。在安装、设置、运行和维护本传感器之前，请务必认真阅读本产品使用手册，熟悉有关知识、安全注意事项，确保正确使用充分发挥本产品的优越性能。
本手册应妥善保存至本产品报废为止。
本手册内容如有改动，恕不另行通知。
二、
消防设备应急疏散系统余压传感器技术特性
1. 额定电压： DC24V
2. 供电方式：二总线
3. 通讯方式：二总线
4. 相对湿度： ≤90%
5. 尺寸（长×宽×高）：85 mm×85mm ×20 mm
三、产品安装

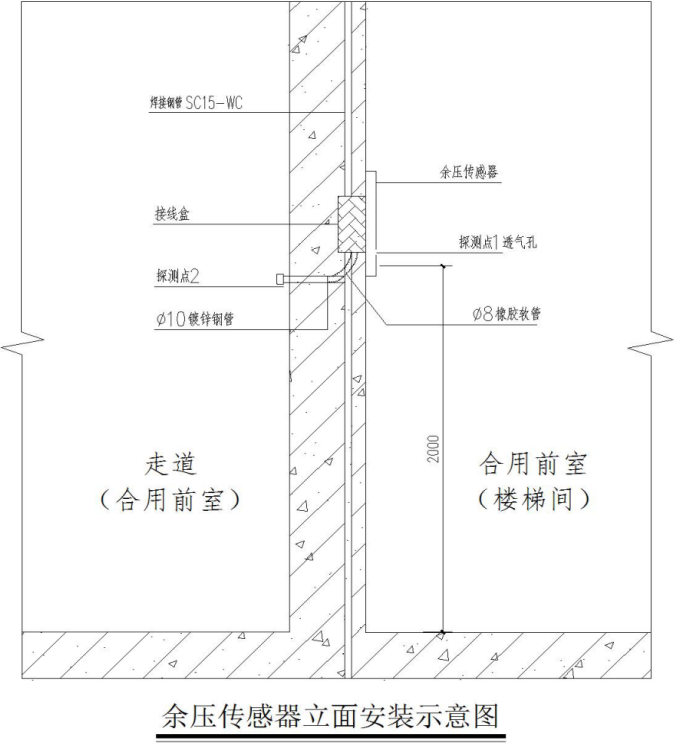

1 传感器的安装
本传感器为暗装式安装，与普通暗装开关通用，将传感器底壳固定在暗装盒内，锁紧安装螺钉将传感器卡在安装底座上即可。
2传感器的电气连接
本传感器为二总线供电，采用双绞线或带屏蔽层的双绞线接线，进线端子在传感器后方。连接端子的螺丝必须紧固不得虚接、短路，以免引起传感器、控制器损坏。
四、通电前检查：
a.传感器安装是否牢固正确；
b.电缆连接是否正确，确认方可上电；
c.检查传感器内部元件是否有可导电的污染物，并对其清理；
d.对身背相关器件接线处检查时候牢固并进行紧固;
五、消防设备应急疏散系统余压传感器故障分析及排除
|
故障现象 |
原因分析 |
排除方法 |
备注 |
|
电源指示灯不亮 |
二总线线断路、短路 |
检查二总线线路
检查传感器接线是否牢固 |
|
|
通讯不正常 |
二总线线断路、短路 |
检查二总线线路
检查传感器接线是否牢固 |
|
