一、
概述
感谢您选用本公司的LX-KZQ 消防应急疏散
余压控制器产品！
1.1主要用途及适用范围：
依据GB 51251-2017《建筑防烟排烟系统技术标准》，LX-KZQ 消防应急疏散余压控制器产品（以下简称控制器）用于建筑加压送风系统作为防烟楼梯间与前室(合用前室）疏散通道的压力进行实时调节的控制装置。加压送风系统中余压传感器采集并上传疏散通道的余压值到控制器进行处理。控制器根据余压传感器上传的报警信息，通过调节阀门开度实时调节疏散通道余压值，使楼梯间与走廊压差保持在规定的范围内,实现火灾时既要有一定的压差阻止烟气扩散，又不能过大造成前室和楼梯间的门难以打开的目的。

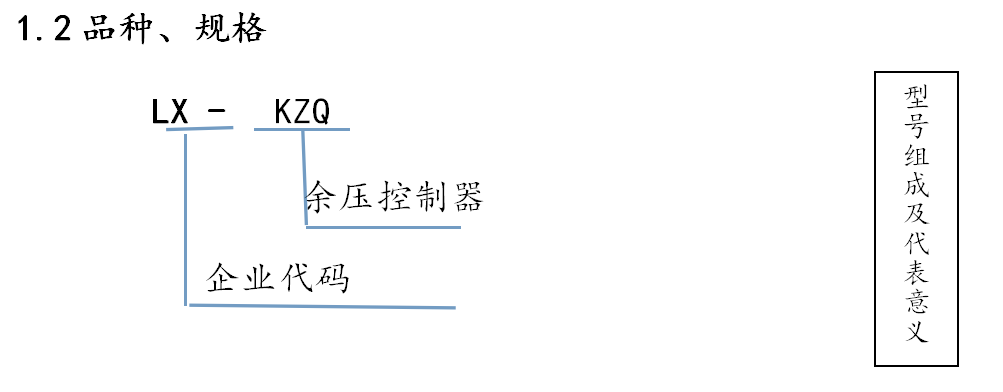

1.3使用环境和工作条件需要满足以下要求：
1.3.1. 设备应安装在环境温度-10～50ºC的场所。
1.3.2. 设备应安装在环境湿度≤90%的场所。
1.3.3. 设备应安装在海拔高度≤2000m的场所。
1.3.4. 设备应安装在无强电磁干扰设备（焊机、高频信号发生设备等）的场所。
1.3.5. 设备应安装在无爆炸性粉尘、无腐蚀性气体的场所。
针对该设备编制的本手册为用户提供安装配线、参数设定、日常维护、故障诊断和排除方法等内容。在安装、设置、运行和维护本设备之前，请务必认真阅读本产品使用手册，熟悉有关知识、安全注意事项，确保正确使用充分发挥本产品的优越性能。
本手册应妥善保存至本产品报废为止。
本手册内容如有改动，恕不另行通知。
二、安全使用注意事项
·本控制器的建议的安全使用期为10年、其生产日期请查看铭牌。
·只允许专业技术人员安装调试本控制器。
·控制器调试前，必须清理控制器内的灰尘和金属异物。
·本产品防护盖板有易碎的玻璃制品，在搬运和运输中请做好防护工作。
三、工作原理
控制器的工作原理：LX-KZQ 消防应急疏散余压控制器对建筑加压送风系统的防烟楼梯间与前室(合用前室）等疏散通道的余压值通过余压传感器进行实时采集，处理器对采集到的信息进行转换、数据运算、并与预先设置的报警值进行比较，如果余压值超过报警值，传感器把报警信息上传到余压控制器进行处理。余压控制器根据余压传感器上传的报警信息，通过调节阀门开度实时调节疏散通道余压值，使楼梯间与走廊压差保持在规定的范围内。
四、产品参数
1. 额定电压： AC220V
2. 工作电压：额定电压的85%～110%
3. 控制容量：可连接32 台余压传感器
4. 相对湿度： ≤90%
5. 通讯方式：二总线、RS485
6.尺寸（长×宽×深）：130 mm×95mm ×56 mm
五、产品安装
1 控制器的安装
本控制器为导轨式安装，将导轨固定在机箱内，锁紧安装螺钉
将控制器卡在导轨上。
2 控制器的电气连接
控制器为交流220V供电，电源接口不能搞错，以免烧坏控制器，连接端子的螺丝必须紧固不得虚接、短路，以免引起控制器损坏。
通讯线采用双绞线或带屏蔽层的双绞线接线，连接端子的螺丝必须紧固不得虚接、短路，以免引起通讯不良甚至控制器损坏。

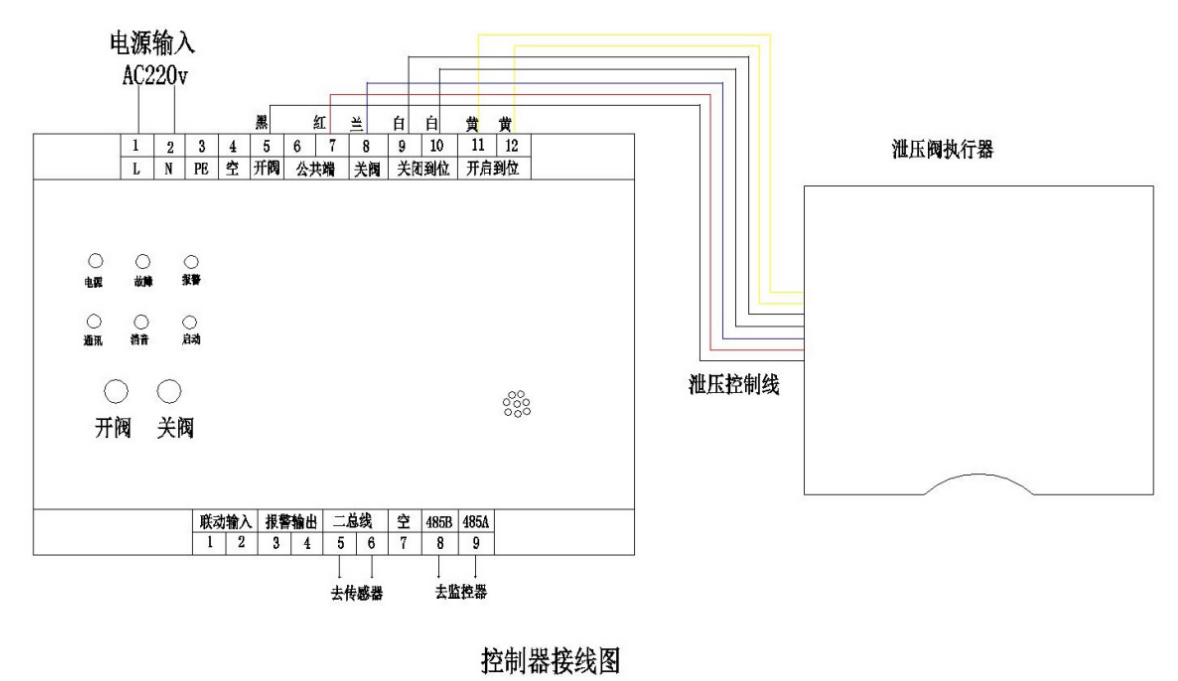

控制器的电气连接见下图:
六、使用、操作
1.
设备的上电
1.1初次上电的准备工作
初次上电必须做好以下检查工作：
a.设备安装是否牢固；
b.电缆连接是否正确，确认可否上电；
c.检查设备内部元件是否有可导电的污染物，并对其清理；
d.对相关器件接线处检查并进行紧固;
e.检查对外连接控制线是否正确。
1.2对控制器通电检查
对以上各项确认无误后方可对设备通电。#p#分页标题#e#
a.检查控制器工作是否正常。
b.检查传感器与控制器通讯是否正常。
c.接入试验用传感器，模拟压差检查电动泄压风阀执行器是否正常工作。
2.操作说明

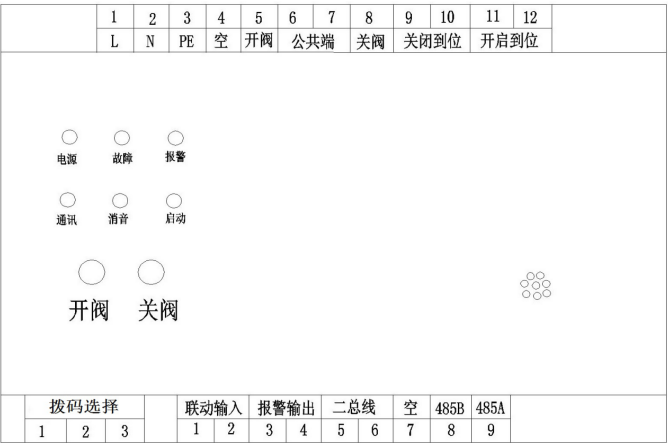

本控制器设置按钮指示灯见下图：
指示灯、按钮功能：
“电源”指示灯：控制器处于手动状态时长亮，控制器自动
状态时该指示灯闪亮；
“通讯”指示灯：监控器与控制器的通讯指示，通讯正常时指示灯闪亮；
“消音”指示灯：执行消音操作时指示灯点亮，传感器搜索时闪亮；
“故障”指示灯：控制器有故障或者传感器与控制器通讯故障，以及泄压阀执行器故障时，指示灯点亮；
“报警”指示灯：实时余压值超过余压设定值时控制器发出报警声，指示灯点亮。
“启动”指示灯：控制器在执行泄压阀开阀动作时指示灯点亮；
“开阀”按钮：控制器处于正常的工作状态时用于开启泄压阀执行器，操作时按住该按钮直至“启动”指示灯点亮。
“关阀”按钮：用于关闭泄压阀执行器，操作时按住该按钮直至“启动”指示灯熄灭。长时间按住该按钮可以进行手动自动状态的切换。
同时按住“开阀”按钮和“关阀”按钮，用于控制器对在线的传感器的自动搜索。注：传感器无损坏并且与控制器连接完好，地址码不可重复。
“拨码选择”：拨盘12拨至ON位置为前室压差设置值，拨盘拨至下方位置为楼梯间压差设置值。
七、故障分析及排除
|
故障现象 |
原因分析 |
排除方法 |
备注 |
|
电源指示灯不亮 |
电源断线 |
如连接线有脱线连接好电源脱线，如没有脱线调换电源连线 |
|
|
通讯不正常 |
通讯线断路或短路 |
检查通讯线路 |
|
|
控制器不能开启泄压阀 |
控制器损坏或者泄压阀执行器接线错误 |
更换控制器、核对泄压阀执行器接线是否正确。 |
|
|
控制器报警 |
通讯故障或余压报警 |
检查通讯线路，检查余压气管是否堵塞 |
|
