五、 联动编程 联动编程
5.1 常规型
即常规的与("*"表示)、或("+"表示)逻辑关系。
例：Y（1-42）=（3-1*3-2）
表示 3 回路 1 号“与”2 号同时报警，联动总线上 1 回路 42 号联动地址动作 ；
例: Y（1-42）=（3-1+3-2）
表示 3 回路 1 号、2 号任意报警，联动总线上 1 回路 42 号联动地址动作 ；
5.2 累计型
即一组输入地址中有若干个以上报警时，联动一个输出地址动作。
部件地址；“~”前后的地址应位于同一机器的同一回路，且前边的地址号应小于后边的地址号。
例：Y（1-42）=A2（1-1~1-100）
表示 1 回路 1~100 号地址内的任意 2 个设备报警，联动 1 回路 42 号地址动作；
5.3 续动型
用某模块的反馈信号触发另一模块启动。
表达式为：B（X）。 其中：“B”为类型符号；“X”为输出模块地址。若省略“X”，则表示 n 为多线
编号。
例：Y（1-1）=B（1-10）+B（1-11）+B（1-12）
表示：1 回路 10、11、12 号三个联动模块中的任意一个反馈信号触发 1 回路 1 号联动模块。
注意： 用某一联动模块或某路多线的反馈信号触发另一联动模块启动时，等号后的语法必须如：
B（1-1）或 B（1-1）+B（1-2）………+B（1-5）
如：B（1-1~1-5）为错误语法
用某一模块的启动信号触发其它模块或多线启动。
例： Y（1-10）=（1-30）
表示：用 1 回路 30 号模块的启动信号触发 1 回路 10 号模块
5.4 混合型
以上三种类型也可以通过“与”和“或”组成新的表达式。
例：Y（1-42）=（1-1*1-2）+B（1-5）+A3(1-10~1-20)
表示 1 回路 1 号与 2 号同时报警，或者 1 回路 5 号模块反馈,或者 1 回路 10 到 20 号任意 3 个同时报
警，1 回路 42 号模块启动。
六、 六、 U U 盘 盘 传输 文件 格式
6.1 注释文件准备

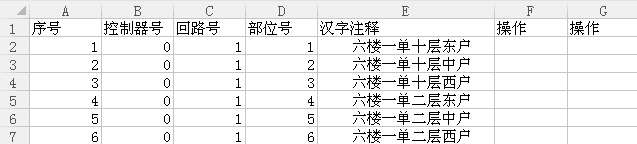

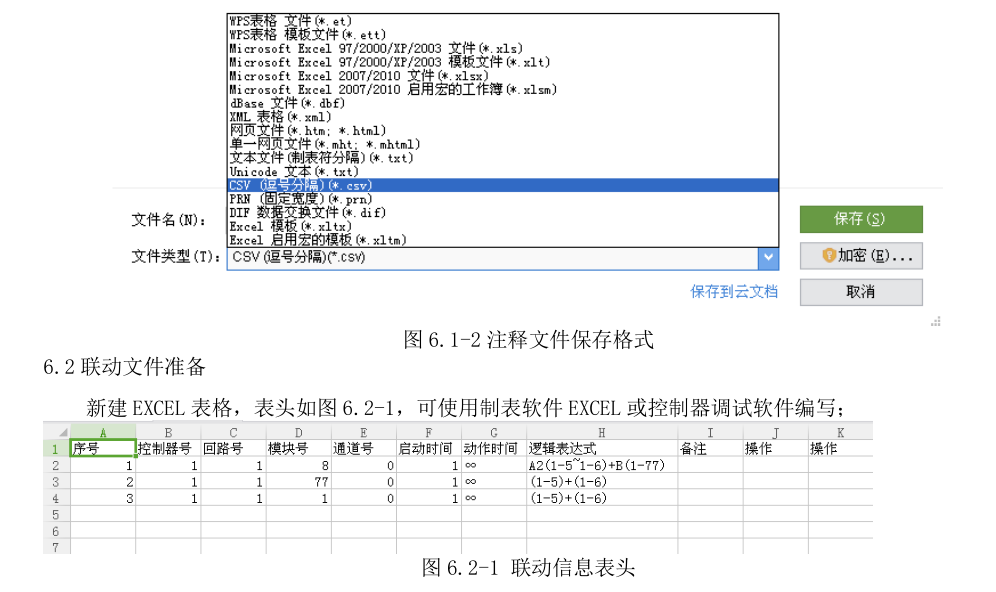

新建 EXCEL 表格，表头如图 6.1-1，可使用制表软件 EXCEL 或控制器调试软件编写；
表头：控制器读取的关键数据，不能省略，且顺序和内容应与图 6.1-1 一致。
序号：方便制表，非关键数据，控制器读取时不关心其具体内容。
控制器号：关键数据，当该项缺省或为 0 时，代表的是本机的注释信息；当不为 0 时，则用在本机作
为主机组网的情况，可以将从机的注释信息保存在本机上，报警时进行显示。
回路号：关键数据，若主机只有一个回路，该项请填 1。若多回路主机，请根据实际情况填写。
部位号：关键数据，此项代表的是部件的地址，必须准确填写。
汉字注释：关键数据，控制器最大支持 32 字节（16 个汉字）的注释内容，超过 32 字节的部分，在#p#分页标题#e#
传输时将自动被剪切掉。
操作：非关键数据，可以为缺省项。
制表完成后将表格另存为 csv 格式文件，且文件名全名为 51S40.csv,如图 6.1-2。然后在 U 盘根目录
创建文件名为 NOTE 的文件夹，把 51S40.csv 文件放入该文件夹下。
表头：控制器读取的关键数据，不能省略，且顺序和内容应与图 6.2-1 一致。
序号：方便制表，非关键数据，控制器读取时不关心其具体内容。
控制器号：关键数据，当该项缺省或为 0 时，代表的是本机的联动信息；
回路号：关键数据，若主机只有一个回路，该项请填 1。若多回路主机，请根据实际情况填写。
模块号：关键数据，此项代表的是模块的地址，必须准确填写。
通道号：非关键数，写 0 即可。
启动时间：非关键数，写 0 即可。
动作时间：非关键数，写 0 即可。
逻辑表达式：关键数据，单条长度不超过 250 个字节，一个地址可以拥有多条联动关系。控制器不会
对 U 盘写入的联动表达式进行语法检验，请准确编写联动表达式，并在传输完成后进行数据对比。联动表
达式的格式请参照上一节描述进行编写。
备注：非关键数据，可以为缺省项。
操作：非关键数据，可以为缺省项。

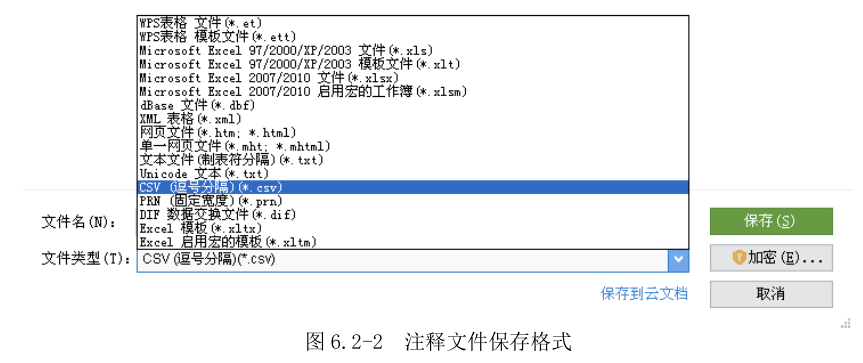

制表完成后将表格另存为 csv 格式文件，且文件名全名为 51S40LD.csv,如图 6.2-2。然后在 U 盘根目
录创建文件名为 NOTE 的文件夹，把 51S40LD.csv 文件放入该文件夹下。
7.1 JTQ-JBF5101 探测器功能特点
⚫ 采用进口催化燃烧式气敏元件，性能稳定，抗干扰能力强；
⚫ 电子编码方式，编址范围 1~200；
⚫ 探测器在报警、故障状态下具有不同的声报警功能。
7.1.1 JTQ-JBF5101 探测器主要技术参数
总线电压 15~28V 脉冲电压 电源电压 DC24V（DC12V~DC36V）
总线监视电流 ≤1.0mA 电源监视电流 ≤30mA
总线报警电流 ≤1.1mA 电源报警电流 ≤35mA
检测气体 甲烷 响应时间 ≤30S
报警设定值 10%LEL 信号传输 四总线制（信号总线 L1，L2；电源+24V，GND）
编码方式 电子编码 线 制 总线无极性，电源有极性
信号传输距离 1500m（2.5mm2） 适配设备
JB-TB-JBF-51S40-4 可燃气体报警控制器
JB-TB-JBF-51S40-8 可燃气体报警控制器
执行标准 GB15322.1-2003 探测器使用寿命 大于 5 年

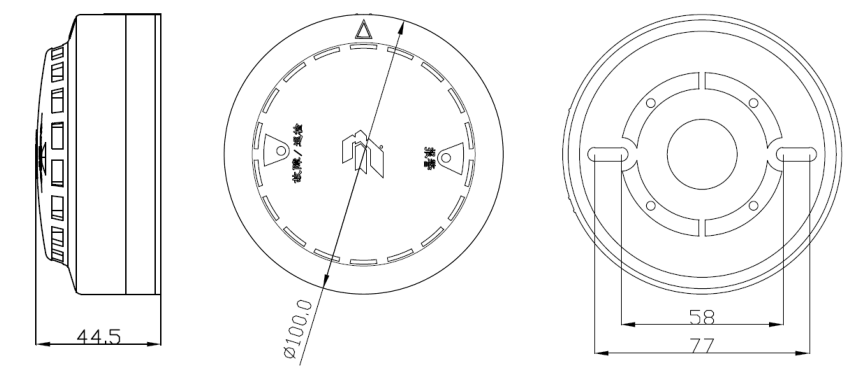

7.1.2 JTQ-JBF5101 探测器外形及安装尺寸
7.1.3 JTQ-JBF5101 探测器编码操作
⚫ 使用北大青鸟 JBF-FA-E 或 JBF6481（11S 协议）电子编码器进行编写地址；#p#分页标题#e#

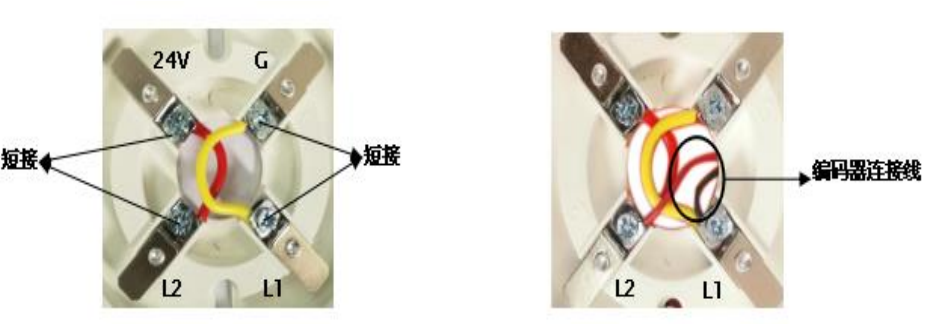

⚫ 在编写地址前需要将探测器安装底座上的 24V 与L2 端子短接，G 与L1 端子短接，编码器连接线分别接
在L1、L2 上进行编码操作（详见下图）；
⚫ 若采用外接24V 供电进行编码，则编码成功后，不断开24V 的情况下，不能再次编码。
7.2 JTQ-JBF5101CO 探测器功能特点
⚫ 采用进口电化学气敏元件，性能稳定，抗干扰能力强；
⚫ 电子编码方式，编址范围 1~200；
⚫ 探测器在报警、故障状态下具有不同的光指示功能。
7.2.1 JTQ-JBF5101CO 探测器主要技术参数
总线电压 15~28V 脉冲电压 电源电压 无
总线监视电流 ≤2mA 电源监视电流 无
总线报警电流 ≤3mA 电源报警电流 无
检测气体 一氧化碳 响应时间 ≤30S
报警设定值 80x10^-6(体积分数) 信号传输 二总线制（信号总线 L1，L2）
编码方式 电子编码 线 制 总线无极性
信号传输距离 1500m（2.5mm2） 适配设备
JB-TB-JBF-51S40-4 可燃气体报警控制器
JB-TB-JBF-51S40-8 可燃气体报警控制器
JB-QB-JBF-51S40 可燃气体报警控制器
执行标准 GB15322.4-2003 探测器使用寿命 大于 5 年
7.2.3 JTQ-JBF5101CO 探测器编码操作
⚫ 使用北大青鸟 JBF-FA-E 或 JBF6481（11S 协议）电子编码器进行编写地址；
⚫ 编码器连接线分别接在L1、L2 上即可进行编码操作；
八、 八、 可 可 燃气体监控系统电源箱
配接 BYF-PC05X 和 BYF-PC10X 两个型号的电源箱。电源箱的编址范围：1~200 内的任意地址。
8.1 特性
⚫ 满足《GB4717-2005》、《GB16806-2006》、《GB14287.1-2014》、《GB16808-2008》中对电源部分
的要求
⚫ 主、备电源无缝切换
⚫ 满足雷击浪涌、静电放电、电快速瞬变脉冲群干扰、传导辐射、交流电源周波跌落和瞬间掉电等实验
的要求
⚫ 良好的耐候性和绝缘安全性，满足绝缘耐压和湿热实验的要求
面板显示输出电压及主电工作、备电工作、主电故障、备电故障、备电欠压、充电状态、消音状态信
号
⚫ 状态信号输出有：上传可燃气体报警控制器信号包括壁挂电源的主电故障、备电故障、输出故障、消
防电源工作信号；输入有：来自于可燃气体报警控制的启动输出命令和关闭电源输出命令。
⚫ 长期过流、短路保护功能，可自恢复
⚫ 完善的电池充放电管理：采用均充和浮充两段式脉冲充电方式、及备电过放电保护
⚫ 备电防反接保护功能
⚫ 备电单投功能此电源箱为可燃气体报警控制系统探测器回路供电。
8.2 技术参数#p#分页标题#e#
1 1. . 工作环境温度：0℃～40℃，湿度: 85 RH(40℃)
2. 交流输入 电压：
BYF-PC05X 电源箱：AC187V～242V，46～63Hz
BYF-PC10X 电源箱：AC187V～242V，50Hz
3. 直流输出电压、输出电流
BYF-PC05X 电源箱：
输出回路 输出电压 输出电流
输出 1 27±1V 5A
输出 2 0V 0A
BYF-PC10X 电源箱：
输出
输出电压 输出电流
27±1V 10A
说明：（1）输出电压、输出电流的测试环境：0～40℃，45%～75%RH；
（2）采用电池供电时，输出电压范围为 20V～28.0V。
4. 输出直流电压纹波噪声: : 纹波≤1%, 尖峰≤2%
5. 绝缘电阻(15～35℃，45 ～75 RH)：输入-机壳 > 50M ；输出-机壳 > 20M
6. 耐压 强度(15～35℃，45 ～75 RH)：
输入-机壳 AC1500V(有效值)、频率 50Hz，时间 1 分钟(漏电流 5mA)
输出-机壳 AC500V(有效值)、频率 50Hz，时间 1 分钟(漏电流 10mA)
7. 保护功能
（1）过流保护：输出具有长期过流、短路保护功能，故障解除后自动恢复。
（2）电池极限保护：备电工作情况下，电池电压降到 21.0±0.5V 时，电源切断放电回路，对备电进
行保护，同时蜂鸣器告警 90±1 分钟；告警信号结束后，静态泄放电流小于 300uA，防止电池过放电而损
坏。
（3）电池防反接保护：若发生电池极性接反现象，对电池、电源及供电均无影响，正确接线后，电源
正常工作。
（4）电池接地保护：当电池正、负端子接电源机壳或大地时，不损坏电池和电源。
8. 蓄电池充电功能
充电方式为均充和浮充两段式脉冲充电，均充电流有效值为 0.6±0.2A（因采用脉冲充电方式，当使用
非真有效仪器测量时，电流值读数会偏大属正常情况），浮充电压为 27.2±0.5V。
9. 工作状态信号输出功能
1)状态信号引脚图
2）引脚功能定义如下：
⚫ 1、2 脚—输出 DC5V, 最大输出电流为 20mA。
⚫ 3 脚—主电故障信号：主电正常工作时，工作状态为‘1’，该信号输出为高电平；主电输入电压≤
145V 或者主电断开时，工作状态为‘0’，该信号输出为低电平。
⚫ 4 脚—备电故障信号：备电正常工作时，工作状态为‘1’，该信号输出为高电平；主电工作状态
下，当备电发生欠压（≤20V）、短路、 断电（线）等故障时，工作状态为‘0’，该信号输出为低
电平。
⚫ 5 脚—输出故障信号：电源输出 1 正常输出（19～28V）时，工作状态为‘1’，该信号输出为高电#p#分页标题#e#
平；输出 1 发生过载或者短路时，工作状态为‘0’，该信号输出为低电平。
⚫ 6 脚—消防电源工作信号：消防电源有主备电之一或均有，能正常工作时输出‘0’； 消防电源故
障时，输出‘1’。
⚫ 7、8 脚—：输入为‘10’时，打开输出 1；输入为‘01’时，关闭输出 1； 输入为‘11’或
‘00’时，状态保持不变。
⚫ 9、10 脚—公共地端。
注：状态信号与输出 9、10 共地，输出为 TTL 电平，输入低电平应＜0.7V。
10. 工作状态指示灯
主电工作指示灯
主电在正常供电范围，主电工作灯亮；
主电≤145V 或断电时，主电工作灯灭。
备电工作指示灯 主电故障、由备电供电时，备电工作灯亮；
主电正常，备电工作灯灭。
备电欠 压指示灯
备电工作时，当备电电压≥22V 时备电
欠压灯灭；
备电电压＜22V 时备电欠压灯亮。
备电故障指示灯
主电工作时，当备电发生短路、断电（线）等
故障时，备电故障灯亮；
备电正常时，备电故障灯灭。
主电故障指示灯
备电正常时，主电电压≤145V 或断开
时，主电故障灯亮；
当主电电压正常时，主电故障灯灭。
充电指示灯
当主电、备电正常时，电源给备电充电，充电
状态灯亮。当主电、备电有故障时或备电电压
高于 27.2±0.5V 时电源停止给备电充电，充电
状态灯灭。
消音指示灯
当电源有主电欠压、备电故障、备电欠
压故障时，按消音键，消音指示灯亮；
故障消除或重新来故障时，消音指示灯
灭。
消 音键
及故障报警
当电源有主电欠压、备电故障、备电欠压故障
时，电源发出报警声，按消音键可消除报警
音，同时消音灯点亮。
