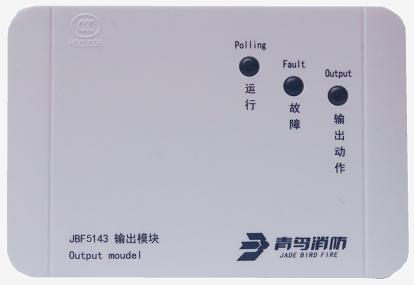

青鸟消防JBF5143 输出模块

青鸟消防JBF5143 输出模块


内置高性能微处理器,采用 SMT 表面贴装工艺;
 用于控制消防应急广播系统的切换,具有检测输出线路状态及其带载扬声器离线的
(须配接指定规格的扬声器);
模块带载 3W 扬声器数量≤20 只;
 采用二总线制方,无极性要求。在保证低耗的同时使传输距离最远达 1500m;
 电子编码方。可通过专用电子编码器编址;
 插拔结构,易于施工维护;
2技术参数
内容
技术参数
工作电压
DC18V-28V,调制控制器提供
线 制
L1L2 二总线,无极性
工作
-10~+50℃
相对湿度
≤95%(40±2℃)
射频电磁场辐射抗扰度
30V/M
监视电流
≤0.6mA (DC24V)
动作电流
≤1.0mA (DC24V)
触点负载
DC30V/2A 或 AC125V/0.5A
编码方
专用电子编码器编码
编码范围
1-200
最远传输距离
1500m(RVS2x1.5mm²及以上)
指示灯
监视状态:“运行”灯红色闪亮。
动作状态:“输出动作”灯红色常亮,“运行”灯红色闪亮。
故障状态:音源线路发生短路断路,扬声器线路发生短路
断路以及丢失等故障故障”灯黄色常亮。
外形尺寸
(长×宽×高)120mm × 82mm × 45mm
