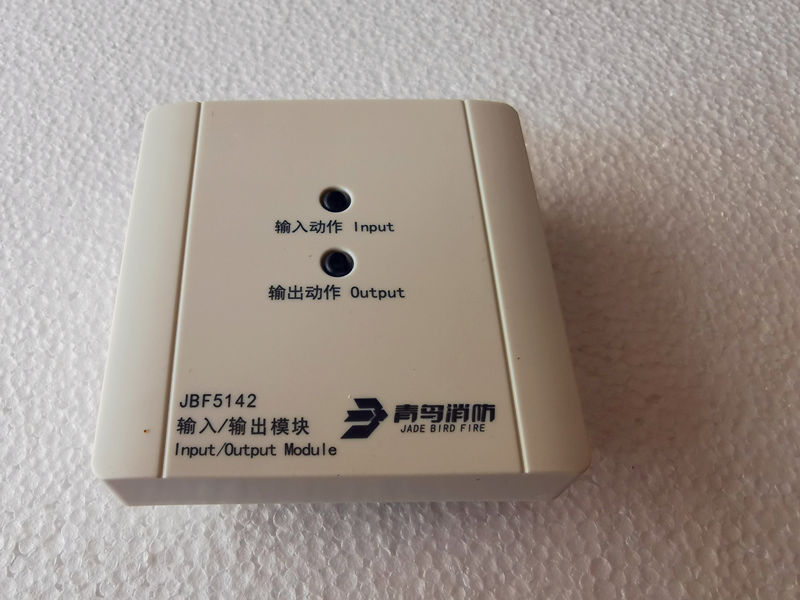

青鸟消防JBF5142 输入输出模块

青鸟消防JBF5142 输入输出模块

内置高性能微处理器,采用 SMT 表面贴装工艺;
 应用于二总线制系统,无极性要求,回路线应采用 RVS2 *1.5mm2线
 可 通 过 编 码 器 设 置 为 脉 冲 输 出 模 或 持 续 输 出 模 , 脉 冲 输 出 信 号 为 :
DC30V/1.5A/100ms,持续输出信号为 DC30V/13mA(用于控制 DC24V 中间继电器);
 回路信号处理电路与输入输出检测信号处理电路实现电气隔离,抗干扰能力强;
 电子编码方,可通过专用电子编码器编址;
 本模块采用易于客户施工维护的插拔结构。先安装底座,线路检查完成后再装主体
进行开通调试;
模块具备输出端线路状态检测能;
2技术参数
内容
技术参数
工作电压
DC18V-28V,调制控制器提供
线 制
L1L2 二总线,无极性
工作
-10~+50℃
相对湿度
≤95%(40±2℃)
射频电磁场辐射抗扰度 30V/M
监视电流
≤0.5mA (DC24V)
动作电流
≤10.0mA (DC24V)
输出容量
DC30V/1.5A/100ms 或 DC30/13mA
回路接入数量
脉冲输出≤50 个,持续输出≤6 个
编码方
专用电子编码器编码
编码范围
1-200
最远传输距离
1000m(RVS2x1.5mm2)
指示灯
监视状态:“输入动作”灯红色闪亮,“输出动作”灯红色闪亮。
动作状态:“输入动作”灯红色常亮,“输出动作”灯红色常亮。
故障状态:“输入动作”灯不亮,“输出动作”灯不亮。
外形尺寸
(长 ×宽×高)85mm × 85mm× 41mm
执行标准
GB16806-2
