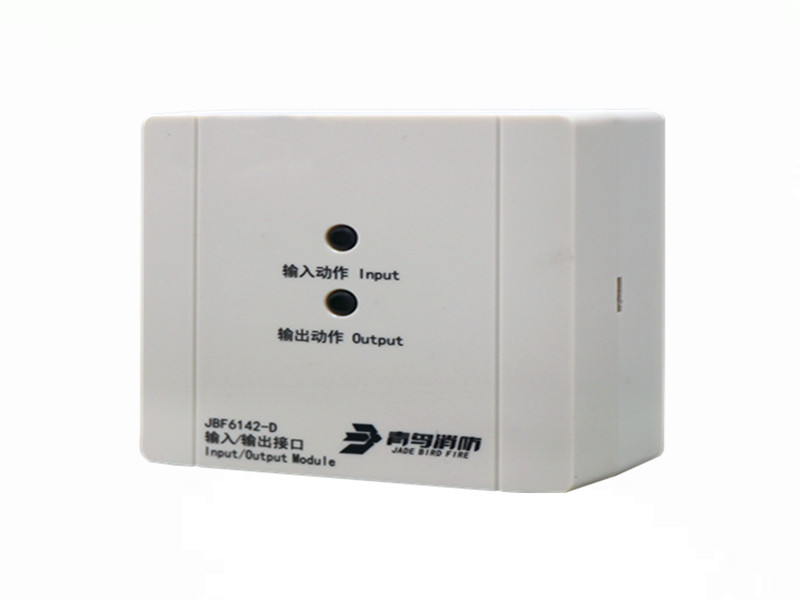

输入输出接口模块：6142-D
- 内置微处理器；
- 采用 SMT 表面贴装工艺；
- DC24V 直流电源输入，DC24V 有源继电器输出；
- 总线工作电压范围广，可在 DC 13-28V 范围内正常工作；
- 通信采用二总线技术，无极性要求；
- 施工中建议使用双绞线，导线截面积不小于 1.5mm2，在保证低功耗的同时使传输距离最远达 1500m；
- 回路信号处理电路与输出检测信号处理电路实现电气隔离，接口稳定性高， 抗干扰能力强；
- 电子编码方式，可通过专用电子编码器编址或防火门监控器在线编址；
- 具备两路控制输出，一路反馈输入，可以同时控制双常开门的两个闭门器；
- 本接口采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试；
- 具备完善的故障检测功能。
- 采用 SMT 表面贴装工艺；
- DC24V 直流电源输入，DC24V 有源继电器输出；
- 总线工作电压范围广，可在 DC 13-28V 范围内正常工作；
- 通信采用二总线技术，无极性要求；
- 施工中建议使用双绞线，导线截面积不小于 1.5mm2，在保证低功耗的同时使传输距离最远达 1500m；
- 回路信号处理电路与输出检测信号处理电路实现电气隔离，接口稳定性高， 抗干扰能力强；
- 电子编码方式，可通过专用电子编码器编址或防火门监控器在线编址；
- 具备两路控制输出，一路反馈输入，可以同时控制双常开门的两个闭门器；
- 本接口采用易于客户施工、维护的插拔式结构。先安装底座，线路检查完成后再装主体进行开通调试；
- 具备完善的故障检测功能。
| 内容 | 技术参数 |
| 回路总线 | DC 13-28V 调制型，二总线，无极性 |
| 工作电压 | DC18-28V，有极性，联动电源提供 |
|
射频电磁场辐射 抗扰度 |
30V/M |
| 监视电流 | ≤ 0.6mA（DC24V） |
| 动作电流 | ≤ 1.2mA（DC24V） |
| 输出容量 | 0.2A/24V |
| 编码方式 | 专用电子编码器、监控器在线编址 |
| 编码范围 | 1-252 |
|
输入指示灯 |
监视状态：“输入动作”灯红色闪亮，“输出动作”灯红色闪亮。动作状态：“输入动作”灯红色常亮，“输出动作”灯红色常亮。故障状态：输入端发生故障“输入动作”指示灯闪亮两次； 输出端发生故障“输出动作”指示灯闪亮两次。 |
| 工作温度 | -10～+55℃ |
| 相对湿度 | ≤95%(无凝露) |
| 外形尺寸 | （长 ×宽×高）90mm × 86mm× 38mm（含底座） |
