废气排放系统自动灭火方案

来源： 肇庆青鸟消防设备有限公司 日期：01-05 属于：消防知识

废气排放系统自动灭火方案

一、设计依据
1.《煤焦油安全技术说明书》；
2.《气体灭火系统设计规范》（GB50370-2005）；
3.《通用用电设备配电设计规范》（GB 50055-93）；
4.根据业主的要求；
二、设计范围及目标
1、根据业主要求，对漆包线废气排放系统（主管 ø800=198米，支管 ø200，30条）
设计一套自动消防系统。达到能自动发现管道内火情、自动报警、关闭管道阀门并自动灭火的目标。
2、自动灭火装置的工作原理
装置主要是由控制系统、温度探测系统、灭火阀、自动关阀装置、外置声光报警器，单向阀等组成。将传感器安装在每段连接小管火源最可能发生处的上方进行探测，灵活设置两级预警，当温度异常时提前预警避免火灾发生，火灾突发时快速有效的扑灭火患。
3、装置特点
① 报警灭火合一，探测反应时间快，针对通风管道、漆包线设
备排废管道、喷漆工艺等一些加工设备来说，由于此类设备大多都会
采用油漆以及加工后产生的油烟，一旦有火星就会出现轰燃，当控制
系统检测到温度呈现快速上升时，系统优先启动灭火，迅速将火患扑
灭在萌芽状态，有效降低火灾带来的经济损失。由此解决温度传感器
三、设计说明
针对该风管。内部空间约 170m³。灭火剂选用氮气（根据情况，
因地制宜，利用厂房旁边的氮气罐经管道引入）。
优势：
1、工艺简单、操作方便、易于掌握；
2、不污染防灭火区域，对封闭区域内的设备损害小，恢复生产
快；灭火时不会产生刺鼻气味，对人畜无害
3、较好的稀释抑爆作用。注入氮气可快速,有效稀释防灭火区域
的氧气，降低氧气和可燃气体的浓度，可使防灭火区域内达到缺氧状
态，并使可燃气体失去爆炸性，从而充分惰化防灭火区域，保证防灭
火区域的安全；
4 有效抑制防灭火区域的漏风。由于氮气均为正压注入，因此，
当大量注入到防灭火区域后，使得该区域的气压升高，处于正压状态，
从而有效抑制了防灭火区域的漏风。
5、灭火后现场无残留，无二次污染；
灭火原理：采用物理灭火的方式，降低氧气浓度、冷却，有效地
阻断燃烧和防止复燃。
保护体积在 170 立方米左右，考虑到在灭火剂释放时会有泄露，
氮气灭火系统灭火浓度设计大于 42%，在进气端设有气体流量计，灭
火氮气量设定 50-500KG；
每段排废管道空间内安装 10 只复合型温度探测器、喷头 10 只，
安装位置根据设备情况灵活选择，温度探测器设置两级预警(0℃—
600℃)可灵活调整（预设计为温度达到 380℃灭火系统发出预警；温
度上升至 500℃时灭火系统自动释放灭火剂）。
设备联动：灭火系统探测到火灾异常时发出声光报警，给出开关
量信号用于排废风机停止工作，同时关闭防火阀，防止火灾蔓延。
工作人员在听到警报及时查看故障，若只是误报，可按下系统复
位键消除报警，若工作人员发现火情，可立即按下手动应急灭火开关，
灭火系统启动灭火。
灭火系统进入二级预警状态时会直接启动灭火系统。当防护区内
温度跳跃上升超过设定值时，灭火系统会直接启动灭火。

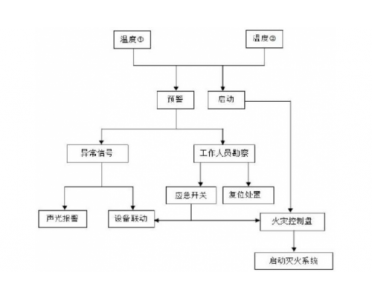

灭火系统控制流程图：
