JBF61S30防火门监控设备操作

来源: 青鸟消防  日期:06-17    属于:消防知识
JBF61S30防火门监控设备操作

    在显示屏右侧的按键盘,键入【功能】,显示窗口内侧下方出现“主菜单”对话框,包括查询、测试、设置、安装、系统和退出六个功能选项。如图7所示。可用屏幕下的多功能键和数字按键进行子菜单的选择,快捷进入选中的子菜单。键盘中的常用键功能介绍:【确认】为确定键,【取消】为退到上一级菜单。

                                                                                                                                                                     图 7
JBF-61S30型监控设备界面功能强大,我们使用了分层化菜单管理模式。用户在使用时会感到更具有条理、操作思路清晰等优点。同时,为了让用户更直观的了解整个软件功能的组成,我们给出系统各功能菜单的完全拓扑结构图,如下所示。用户在使用时,可以从该拓扑图中找到需要使用的功能所在操作菜单的具体位置,以及选择该图操作的正确路径,达到方便快捷操作本系统的效果。在使用时,如跟随屏幕提示操作仍有疑问,可以根据菜单拓扑图和目录在本章节中找到对应部分的详细说明讲解。
菜单拓扑图:


查询
测试
设置
安装
系统


7.1 查询操作

进入查询选项菜单如图7.1,在此菜单中你可以查询到如下信息:系统配置、被登记的部件的总数及具体地址、各地址点汉字注释信息、本机地址及组成网络的各机器信息、存储的历史事件、各探测器设置的报警阈值等。
选择1:查询系统配置,见7.1.1;
    选择2:查询注册地址,见7.1.2;
    选择3:查询汉字注释信息,见7.1.3;
    选择4:查询组网控制器,见7.1.4;
    选择5:查询历史记录,见7.1.5;
选择6:查询报警设定值,见7.1.6;

                                                                                                                      图7.1

7.1.1 查询系统配置

进入查询菜单后,键入数字键【1】可以查询系统的配置情况。
查看本系统所带的回路板、图形显示装置以及运行数据存储单元,如图7.1.1所示。本系统只有1个回路板,如果和图形显示装置连接的话,可以在系统配置的时候进行设置,配置之后即可查询到相应信息。


                                                                                                                                             图7.1.1#p#分页标题#e#

7.1.2 查询注册地址

    进入监控设备查询菜单后,选择数字键【2】进入“查询注册地址”选项。
    屏幕将显示本回路被登记上线的剩余电流式探测器和测温式探测的数量、地址和现场部件登记上线的总数信息。

                                                                                                                                 图7.1.2

7.1.3 查询汉字注释信息

进入查询菜单后,键入数字键【3】可以查询每个地址点的注释信息。输入地址号即可查询到响应地址点的注释信息,按“页+1”和“页-1”可执行翻页操作。

                                                                                                                                                              图7.1.3

7.1.4 查询组网监控设备

进入查询菜单后,键入数字键【4】可以查询组成系统的监控设备的总数,各监控设备的机器号和状态,本机地址号。

                                                                                                                                                                      图7.1.4

7.1.5 查询历史记录

进入查询菜单后,键入数字键【5】可以查询历史记录信息,可查询的信息包括:全部信息、报警信息、故障信息和其他信息,分别按数字键1~4可执行响应的操作。

                                                                                                                                                                    图7.1.5

7.1.6 查询报警设定值

进入查询菜单后,键入数字键【6】可以查询各现场部件的报警设定值,输入地址号后显示登记现场部件的类型:剩余电流式或测温式;设置的报警设定值:报警电流或报警温度;地址点的汉字注释信息。如地址未登记,显示为设备未登记。按“地址-1”和“地址+1”可连续查询。#p#分页标题#e#

                                                                                                                                                                                          图7.1.6


7.2 测试操作

进入测试选项菜单,如图7.2,在此菜单中你可以查询到以下信息:回路部件的电压情况、回路状态信号浏览、现场部件的数据、回路部件的电压值、现场部件类型状态以及用户密码和授权管理。
选择1:回路部件状态浏览,见图7.2.1;
选择2:回路部件电压值(略);
选择3:现场部件类型及状态,见图7.2.2;
选择4:版本及授权码,见图7.2.3;
选择5:检查回路重码。见图7.2.4

                                                                                                                                                                                         图7.2

7.2.1 回路部件状态浏览

    进入测试菜单后,键入数字键【1】可查看“回路部件状态浏览”,如图7.2.1,可以浏览252个现场部件的状态信号电流值,并可通过选择转换为表格显示方式。横向代表不同地址的现场部件,纵向代表电流值。电流值6~10mA为工作正常,若无电流值则监控设备未检测到此现场部件。

                                                                                                                                                                   图7.2.1

7.2.2 现场部件类型状态

进入测试菜单后,键入数字键【3】进入“现场部件类型状态”,输入正确的和地址号,可以查询现场部件的类型以及是否在线的状态。

                                                                                                                                                                              图7.2.2#p#分页标题#e#

7.2.3 版本及授权码

进入测试菜单后,键入数字键【4】进入“用户密码及授权管理”,可以查看每个主机唯一的PSN码及版本。

                                                                                                                                                                  图7.2.3

7.2.4 检查回路重码

进入测试菜单后,键入数字键【5】进入“检查回路重码”,数字1~3代表回路中重码的个数,数字4则表示此地址无PSN码。

                                                                                                                                                                            图7.2.4

7.3 设置菜单

在设置操作菜单中可以进行如下操作:设置时间、设置部件屏蔽、开关打印机、打印历史记录和控制器自检。
“设置”子菜单如图7.3所示,由操作要求,键入功能对应的数字标号快捷选择;或者用方向键进行功能选择,再用【确认】键入确定信号。
选择1:设置时间,见图7.3.1;
选择2:设置部件屏蔽,见图7.3.2;
选择3:开关打印机,见图7.3.3;
选择4:打印历史记录,见图7.3.4;
选择5:监控设备自检,见图7.3.5。

                                                                                                                                                                                                 图7.3

7.3.1 设置时间

选择此菜单可以对时间进行设置,如图7.3.1。
因为时钟芯片内设电池,即使监控设备关机,内部时钟仍在运行。所以监控设备的液晶屏上能实时显示日期和时间。如果显示的时间和实际时间有误差,进入此菜单输入当前时间作出调整。如图中提示,输入当前日期和时间,最后直接按【确认】键。
注意:监控设备在运行的状态下日期和时间应准确,以便正确记录报警时间。

                                                                                                                                                                                  图7.3.1#p#分页标题#e#

7.3.2 设置部件屏蔽

当系统中有现场部件发生故障,不能正常工作时,为了不对整个系统造成影响,需要将故障现场部件屏蔽。故障部件屏蔽操作界面如图7.3.2所示,按屏幕提示输入故障地址号,在选择屏蔽按钮后,该故障部件被屏蔽,监控设备复位后不再报故障。当有现场部件被屏蔽时,面板屏蔽指示灯亮。待故障部件修复后,键入正确的数据,可以解除部件屏蔽,如图7.3.2所示。

图7.3.2

7.3.3 开关打印机

进入设置菜单,键入【3】进入“开关打印机”设置界面。在此界面可设置打印机的“开、关”;打印机的“宽窄”打印模式和“打印信息类型”,设置完成后按【保存】键完成操作。

图7.3.3

7.3.4 打印历史记录

在设置菜单下,选择【4】进入“打印历史记录”界面,用户根据实际需要打印不同的时间点的各种类型的历史信息,按【确认】键后完成打印。

图7.3.4

7.3.5 监控设备自检

在设置菜单下,选择【5】进入“监控设备自检”,监控设备将进入自检状态,启动所有声光显示部件,自检结束后回到“查询系统现场部件状态”界面。

图7.3.5

7.4 安装菜单

在安装操作菜单中可以执行以下操作:回路部件自动登记、回路部件手动登记、设置汉字注释信息、设置本机地址、设置组网模式和设置报警设定值。

图7.4
    选择1:回路部件自动登记,见7.4.1;
    选择2:回路部件手动登记,见7.4.2;
    选择3:设置汉字注释信息,见7.4.3;
    选择4:设置本机地址,见7.4.4;
选择5:设置组网模式,见7.4.5;
选择6:设置报警设定值,件7.4.6。

7.4.1 回路部件自动登记

接在总线上的现场部件如果没有进行登记上线,将不能实现报警功能。要使现场部件有效,首先应用编码器将部件编上地址号然后接入总线,进入该菜单后,对探测部件进行自动登记。登记显示“100℅完成”后,自动返回主界面。只有功能正常的部件才能被登记上,不正常的部件将不被登记。为了确认所有部件是否登记上,操作完此项后应进入查询菜单中的注册地址查询项,查看被登记的数量及具体的被登记的部位号。

图7.4.1

7.4.2 部件地址手动登记

手动登记用于对单个部件地址的登记或清除,登记时现场部件可在线也可不在线,按如图7.4.2提示,输入要登记的回路号和地址号,通过按数字键选择要手动登记的地址类型,然后选择界面上的【登记】按钮进行登记。被登记后,显示屏会出现“地址已登记”提示。输入要解除的部件回路号和地址号点击【解除】按键,则已登记上线的部件地址被解除。若不接部件,在登记注册完后,系统报故障,此时接入部件,故障即可恢复。

图7.4.2

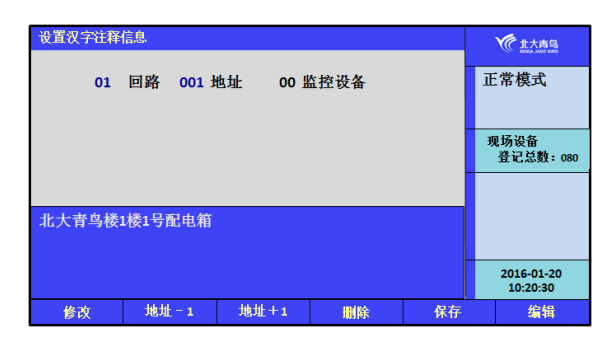

7.4.3 设置汉字注释信息

本监控设备可以采取两种方式实现汉字注释:一种方法是借助于我公司提供的专用调试软件实现;另一种方法是利用监控设备的键盘和液晶屏实现,进入安装菜单,键入【6】“设置汉字注释信息”来实现文字注释。
在汉字注释手动设置操作的界面下,按【F6】编辑键进入编辑功能,输入地址号后输入注释信息,点击【确认】键后再点击【保存】后将信息存入。 #p#分页标题#e#

图7.4.3

7.4.4 设置本机地址

通过此菜单可以对本机的地址进行设置,单机运行时可不必进行地址设置,组网工作时监控设备有效的地址范围是1~99。

图7.4.4

7.4.5 设置组网模式

多台电气火灾监控设备可以联网,组成更大的监控系统,最多可以实现99台监控设备组网。如果是单台监控设备,此项不必操作。组网时,在此显示页中输入监控设备的模式—“主机或从机”,再选择所接收的信息类型,然后按【确认】键。
注意:组网中的监控设备的地址不能相同,组网时应将网络内主机的地址号设置为当前网络内的最大号,只有这样主机才能给网络内所有从机同步时钟。

图7.4.5

7.4.6 设置报警设定值

在安装菜单中,键入【6】进入到“设置报警设定值”,在此界面中,可设置回路上任意地址探测器的报警设定值,剩余电流探测器的设定范围为:50~1000mA;测温式探测器设定范围为:55~140℃,超出范围不能进行设定。

图7.4.6

7.5 系统菜单

在系统操作菜单中可以执行以下操作:系统配置、清除处理、设置一级密码、设置二级密码、设置语言、运行模式、单元板卡信息。
选择1:系统配置,见7.5.1;
选择2:清除处理,见7.5.2;
选择3:设置一级密码,见7.5.3;
选择4:设置二级密码,见7.5.4;
选择5:设置组网监控设备,见7.5.5;
选择6:设置语言(略);
选择7:运行模式(略);
选择8:单元板卡信息,见7.5.6。

图7.5

7.5.1 系统配置

    系统在正常运行前,需要进行配置。本监控设备有1个回路板,0个运行数据存储单元,根据实际情况配置是否有图形显示装置,如果没有设置为0,如果有设置为1。如果没有进行系统配置,则相应设备无法正常工作。

图7.5.1

7.5.2 清除处理

通过清除操作可以清除监控设备中已经设置的注释信息。如图所示。一旦删除无法恢复,谨慎使用。
注意:此功能仅供技术人员在工程调试时使用,正常运行后禁止无关人员操作此功能。

图7.5.2

7.5.3 设置一级密码

通过此菜单修改一级用户密码。在“设置密码”处输入修改后的密码,在“确认新密码”处再重新输入一次进行检验,按面板上的【F5】确认或按【F1】修改。

图7.5.3

7.5.4 设置二级密码

通过此菜单修改二级用户密码。
注意:进行密码修改后,原出厂默认密码同时失效。消防值班人员必须牢记修改后的密码,并防止无关人员进行此项操作。

图7.5.4

7.5.5 设置组网监控设备

此功能在多台监控设备组网时使用,如果是单机运行或本机为从机不需要接收系统中其他设备的信息时,无需此操作。
如图7.5.5所示,输入正确的机器号,按【登记】确认,此时被登记的机器号的所有信息将上报至主机,如从机不在线,主机将报从机故障。
 #p#分页标题#e#
图7.5.5

7.5.6 单元板卡信息

操作后可显示系统中所有板卡的盘号及PSN码。

图7.5.6
