防火门监控器操作

来源: 青鸟消防  日期:06-17    属于:消防知识

防火门监控器操作

    在显示屏右侧的按键盘,键入【功能】,显示窗口内侧下方出现“主菜单”对话框,包括查询、测试、设置、安装、系统和退出六个功能选项。如图7.1所示。可用屏幕下的方向键或多功能键进行子菜单的选择,快捷进入选中的子菜单。键盘中的常用键功能介绍:【确认】为确定键,   【取消】为退到上一级目录键。


                                                                   图 7.1

    JBF-61S20防火门监控器使用分层化菜单管理模式。用户在使用时会感到更具有条理、操作思路清晰等优点。同时,为了避免嵌入式菜单不能在同一界面中完全显示这一问题的出现给用户带来的不便,监控器使用说明给出系统控制功能菜单的完全拓扑结构图,如下所示。用户在使用时,可以从该拓扑图中找到需要使用的功能所在操作菜单的具体位置,以及选择该图操作的正确路径,达到方便快捷操作本系统的效果。在使用时,如跟随屏幕提示操作仍有疑问,可以根据菜单拓扑图和目录在本章节中找到对应部分的详细说明讲解。

菜单拓扑图:



7.1 查询操作
    进入查询选项菜单如图7.1,在此菜单中你可以查询到如下信息:被登记的部件的总数及具体地址、防火门与接口对应关系、总线盘与防火门对应关系、联动逻辑关系、存储的历史事件、汉字注释、系统配置以及组网监控器等。
     选择1:查询系统配置,见图7.1.1;
     选择2:查询注册地址,见图7.1.2;
     选择3:查询防火门注释,见图7.1.3;
     选择4:查询组网监控器,见图7.1.4;
     选择5:查询历史记录,见图7.1.5;
     选择6:查询防火门与接口对应关系,见7.1.6;
     选择7:查询总线盘与防火门对应关系,见7.1.7;
     选择8:查询联动编程,                              图7.1
见7.1.8;选择9:查询接收火警地址段,见7.1.9。


7.1.1 查询系统配置

进入查询菜单后,键入数字键【1】可以查询系统的配置情况。查看本系统所带的回路板总线盘、事件记录器以及图形显示装置,如图7.1.1所示。本系统只有1个回路板和1个总线盘。如果和图形显示装置连接的话,可以在系统配置的时候进行设置,配置之后即可查询到相应信息。

                                                                图7.1.1

 7.1.2 查询注册地址

    进入监控器查询菜单后,选择数字键【2】进入“查询注册地址”选项。
    屏幕将显示本回路被登记接口的类型、地址等信息。按屏幕提示,可以进行防火门查询以及接口与防火门匹配情况查询。


                                                             图7.1.2

 7.1.3 查询防火门注释信息
     在此项中你可查询到每个防火门的汉字注释。
    输入待查询的门的地址,按【确认】键,则显示待查部件的汉字注释,按【页+1】可以换页。


                                                                        图7.1.3

 7.1.4 查询组网监控器


进入查询菜单后,键入数字键【4】可以查询组网监控器。本机地址0为单机不组网时使用,监控器地址有效范围是0~99。在监控器组网时,可以设置本机地址为1~99,即支持99台监控器组网。


                                                              图7.1.4

 7.1.5 查询历史记录

    进入查询菜单下的,第8个选项“查询历史记录”,如图7.1.5所示。
通过此菜单可以查询到:1、全部信息;2、火警信息;3、门事件信息;4、故障信息;5、其他信息;通过操作数字键1~5选择所需查询的信息类型。

                                                                   图7.1.5
 7.1.6 查询防火门与接口对应关系
    进入查询菜单后,键入数字键【6】可以查询防火门与接口对应关系。常开防火门对应输入/输出接口常闭防火门对应接口类型为输入接口。


                                                            图7.1.6

 7.1.7 查询总线盘与防火门对应关系
    进入查询菜单后,键入数字键【7】可以查询总线盘上的各个按键与防火门之间的关系。一个按键最多可以对应8个防火门,如果常开防火门被非法关闭,或者常闭防火门被非法打开,与防火门对应的按键的故障指示灯会常亮。

                                                                       图7.1.7

 7.1.8 查询联动编程


    输入回路号和地址号,选择【确认】键即可查看编程语句状态。

                                                                图7.1.8
 7.1.9 查询接收火警地址段
      此项可以查询本机接收火警的开始地址到结束地址段,最多可以设置47段火警地址段。当位于此地址段的现场部件报警后,监控器会接收到相应火警信息,再根据系统的联动编程,从而可以控制防火门的状态。如图7.1.9所示。

                                                             图7.1.9
 7.2 测试操作
进入测试选项菜单,如图7.2,在此菜单中你可以查询到以下信息:回路部件状态浏览、回路部件电压值、现场部件类型状态、版本及授权码以及检查回路重码。

    选择1:回路部件状态浏览,见图7.2.1;
    选择2:回路部件电压值,见图7.2.2;
    选择3:现场部件类型及状态,见图7.2.3;
    选择4:版本及授权码,见图7.2.4;
  选择5:检查回路重码,见图7.2.5;

                                                                  图7.2

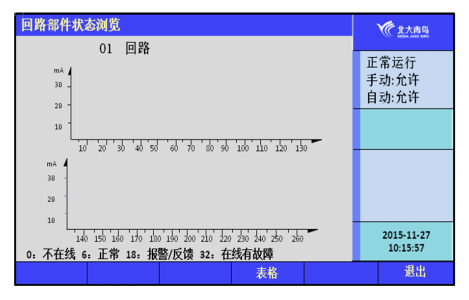

     7.2.1 回路部件状态浏览
   回路部件状态浏览的测试界面如下图,可以浏览252个现场部件的状态信号电流值,并可通过选择转换为表格显示方式。横向代表不同地址的现场部件,纵向代表电流值。
电流值6~10mA为工作正常,0为部件不在线,18表示报警或者反馈,32则代表在线但是有故障。


                                                              图7.2.1
 7.2.2 回路部件电压值

    输入地址号,可以查询现场部件的电压值。在没有接现场部件的时候,回路高电平在27.5左右,回路中电平在8.2左右,地址的高电平为0;在接了现场部件后,回路高电平27.3左右,回路中电平3.1左右,地址的高电平为25.6左右。

                                                                   图7.2.1

 7.2.3 现场部件类型状态

  输入正确的回路号和地址号,可以查询现场部件的类型以及状态。


                                                             图7.2.3

 7.2.4 版本及授权码

 进入测试选项菜单,选择【4】,可以查看每个主机唯一的PSN码。

                                                                图7.2.4

7.2.5 检查回路重码

进入测试选项菜单,选择【5】,可以查看回路中是否有重码。每个现场设备都有唯一的PSN码,纵坐标1~3代表回路中某个地址对应的设备个数,即PSN码的个数。如果为4,则表示该设备没有PSN码。

                                                                   图7.2.5
7.3 设置菜单
在设置操作菜单中可以进行如下操作:设置时间、设置门屏蔽、设置手自动控制状态、设置区域机自动允许、监控器自检、手动启动防火门。
“设置”子菜单如图7.3所示,由操作要求,键入功能对应的数字标号快捷选择;或者用方向键进行功能选择,再用【确认】键入确定信号。
    选择1:设置时间,见图7.3.1;
    选择2:设置门屏蔽,见图7.3.2;
    选择3:设置手自动控制状态,见图7.3.3;
    选择4:设置区域机自动允许,见图7.3.4
    选择5:监控器自检,见图7.3.5;
    选择6:手动启动防火门,见图7.3.6;

                                                                    图7.3

 7.3.1 设置时间
选择此菜单可以对时间进行设置,如图7.3.1。
  因为时钟芯片内设电池,即使监控器关机,内部时钟仍在运行。所以防火门监控器的液晶屏上能实时显示日期和时间。如果显示的时间和实际时间有误差,进入此菜单输入当前时间作出调整。如图中提示,
                                                                       图7.3.1
输入当前日期和时间,最后直接按【确认】键。图7.3.1
注意:监控器在运行的状态下日期和时间应准确,以便正确记录防火门动作的时间。

7.3.2 设置门屏蔽

    当系统中有防火门发生故障,不能正常工作时,为了不对整个系统造成影响,需要将故障防火门屏蔽。故障部件屏蔽操作界面如图7.3.2所示,按屏幕提示输入故障防火门号,在选择屏蔽按钮后,该故障部件被屏蔽,复位后不再报故障。

                                                                图7.3.2
    当有防火门被屏蔽时,面板屏蔽指示灯亮,进入查询菜单可以查询到被屏蔽的防火门号及屏蔽的防火门总数。键入正确的数据,可以屏蔽或者解除防火门,如图所示。

7.3.3 设置手自动控制状态
通过选项“禁止”或“允许”可以设置主机的手动或者自动控制的状态,如图7.3.3。当手动设置为“允许”时,监控器可以通过 设置->手动启动防火门  手动启动防火门;当手动状态设置为“禁止”时,无此功能。此菜单的功能和显示盘按键的“手动/自动”按键功能相同。

                                                   图7.3.3

当自动状态设置为“允许”时,可以通过报警控制器回路探测部件联动防火门监控器的防火门,该功能需要两个前提:1.控制器的回路探测部件的地址必须在接收火警地址段中 2.设置联动编程;当自动状态设置为“禁止”时,无此功能。
    监控器的屏幕右侧实时显示手自动状态。

7.3.4 设置区域机自动允许

    可以设置区域机的自动允许状态,如图7.3.4所示。此功能是在作为区域机的防火门监控器有火警出现时,组网中的集中机监控器可以通过此菜单,来控制区域机的自动允许状态,以便保证火警联动的防火门可以在自动允许的状态下动作。

                                                                    图7.3.4

7.3.5 监控器自检
在设置菜单下,选择【5】“监控器自检”,监控器进入自检状态


                                                                   图7.3.5

7.3.6 手动启动防火门
 确认防火门地址号无误后按【启动】键启动设备。如果输入的防火门地址号有误,按【修改】键后重新输入。这个操作也是在手动允许的状态下,才可以使用。组网中的集中机可以启动区域机的防火门。

                                                图7.3.6

7.4 安装菜单

    在安装操作菜单中可以执行以下操作:回路部件与防火门自动登记、部件地址手动登记、设置防火门注释、设置本机地址、设置防火门与接口对应关系、设置总线盘与防火门对应关系、设置联动编程、设置接收火警地址段。如图7.4所示。
 选择1:回路部件与防火门自动登记,见7.4.1;
 选择2:部件地址手动登记,见7.4.2;
 选择3:设置防火门注释,见7.4.3;
  选择4:设置本机地址,见7.4.4;
 选择5:设置组网模式,见7.4.5;
 选择6:设置防火门与接口对应关系,见7.4.6;
 选择7:设置总线盘与防火门对应关系,见7.4.7;
 选择8:设置联动编程,见图7.4.8;
 选择9:设置接收火警地址段,见图7.4.9。

                                                                     图7.4

7.4.1 回路部件与防火门自动登记
     连接在总线上的各类接口模块如果没有被登记,它将不能被系统识别,也就不能实现相应的监视报警和联动控制的功能。要使现场接口模块正常工作,首先应用编码器将部件编上地址号接入总线,进入该菜单后,回路部件开始自动登记。登记显示“100℅完成”后,

                                               图7.4.1

根据系统提示按任意键退出。只有正常的部件才能被登记上,不正常的部件(包含没有的地址)将不被登记。为了确认部件是否登记上,操作完此项后应进入查询菜单中的注册地址查询项,查看被登记的数量及具体的被登记的部位号。
    可以通过【1】、【2】数字按键选择接口类型,然后通过上下按键选择登记类型,是登记为单门还是双门,如果选择数字键【3】则表示只登记接口,不对应门。系统默认的在登记为双门的时候,是从
“奇数地址”开始的,如10、11、12、13号地址自动登记为双门的时候,系统只会登记上11号双门,而10号和13号将被登记为接口。

7.4.2 部件地址手动登记
     手动登记用于对单个部件地址的登记或清除,登记时现场部件可在线也可不在线,按如图7.4.2提示,输入要登记的地址号和类型,通过按数字键选择要手动登记的地址类型,然后选择界面上的【登记】按钮进行登记。被登记后,显示屏会出现“地址已

                                                    图7.4.2

登记”提示。输入要解除的部件回路号和地址号点击【解除】按键,则已登记上线的部件地址被解除。若不接部件,在登记注册完后,系统报故障,此时接入部件,故障即可恢复。

7.4.3 设置防火门注释

本监控器可以采取三种方式实现汉字注释: 一种方法是借助于我公司提供的专用汉字注释软件实现;另一种方法是利用监控器的键盘和液晶屏实现,选择安装菜单中的 “3.设置防火门注释”来实现文字注释;还有一种是通过U盘方式进行下载。

                                                                 图7.4.3
在汉字注释手动设置操作的界面下,按【F6】编辑键进入编辑功能,输入地址号后输入注释信息,点击【确 认】键后再点击【保存】后将信息存入。

7.4.4 设置本机地址
通过此菜单可以对本机的地址进行设置,单机不组网时使用地址0,监控器有效地址范围是0~99。
多台防火门监控器可以联网,组成更大的监控系统,最多可以实现99台监控器组网。如果是单台监控器,此项不必操作。组网时,在此显示

                                                   图7.4.4

页中输入本监控器的编号(1~99),然后按【确认】键。
注意:组网中的监控器的地址不能相同。

7.4.5 设置组网模式

    防火门的组网形式有:0—区域机,1—集中机。当设置为集中机的时候,可以选择是否接收火警信息、门事件信息以及故障信息;如果设置成区域机,不接收其他防火门监控器的事件,仅接收其他控制器(包括防火门监控器和报警主机)的报警消息,且受报警地址段的控制。


                                                                 图7.4.5

7.4.6 设置防火门与接口对应关系

    防火门的类型分为四种:0.常开单门,1.常闭单门,2.常开双门,3.常闭双门。根据需要选择对应的类型,并对应相应的接口,实现防火门与接口的对应关系。常开防火门对应输入/输出接口,常闭防火门对应输入接口。

                                                                  图7.4.6

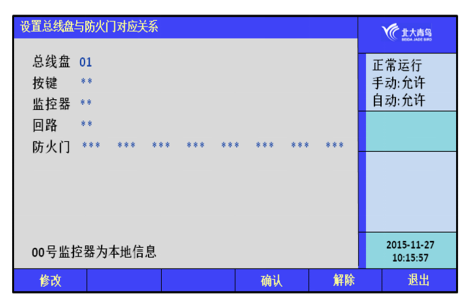

7.4.7 设置总线盘与防火门对应关系

    通过键入**号按键与对应的防火门,配置总线盘上按键与防火门的对应关系,每个按键最多可以对应8个防火门。通过【修改】键可以进行修改,【确认】键完成配置。

                                                              图7.4.7

7.4.8 设置联动编程

    本监控器可以采取3种方式实现联动逻辑编程: 一种方法是借助于我公司提供的专用联动逻辑编程软件实现;另一种方法是利用监控器的键盘和液晶屏实现联动编程。如果联动逻辑关系多且复杂, 推荐用户使用计算机编程方式;还有一种方法是通过U盘进行下载。
    进入“设置”选项,选择“设置联动编程”提示符“Y(”出现,可在提示符后面输入联动逻辑编程语句。输入完毕后,按“确认”键,若提示编程正确,可进行下一条语句;若提示错误,需重新输入编程语句;可按“<”键修改,或按“修改”键重新输入。


                                                                          图7.4.8

7.4.9 设置接收火警地址段

    进入安装菜单后,键入数字键【9】可以设置接收火警的地址段,键入机器号、回路号、开始地址以及结束地址,按【登记】键就可以设置接收火警的地址段,最多可以设置接收47段火警地址段,超过47段后,会提示缓冲区已满,只有解除登记一个之后,

                                                               图7.4.9
才可以继续登记其他地址段。监控器只能接受登记了的地址段内的火警信息。


7.5 系统菜单

    在系统操作菜单中可以执行以下操作:系统配置、清除处理、设置一级密码、设置二级密码、设置语言、运行模式、单元板卡信息。见 7.5所示
    选择1:系统配置,见7.5.1;
    选择2:清除处理,见7.5.2;
    选择3:设置一级密码,见7.5.3;
    选择4:设置二级密码,见7.5.4;
    选择5:设置组网监控器,见7.5.5;
    选择6:设置语言,见7.5.6;
    选择7:运行模式,见7.5.7;
    选择8:单元板卡信息,见7.5.8。

                                                                         图7.5

7.5.1 系统配置

    系统在正常运行前,需要进行配置。本监控器有1个回路板,1个总线盘,0个事件记录器,根据实际情况配置是否有图形显示装置,如果没有设置为0,如果有设置为1。系统默认为1个回路板和1个总线盘。


                                                                  图7.5.1

7.5.2 清除操作

    通过清除操作可以清除监控器中已经设置的信息,包括注释信息、联动编程及总线盘对应、防火门与接口对应关系和报警地址段的清除。如图7.5.2所示。一旦删除无法恢复,谨慎使用。

                                                                             图7.5.2
注意:此功能仅供技术人员在工程调试时使用,正常运行后禁止无关人员操作此功能。

7.5.3 设置一级密码

    通过此菜单修改一级用户密码。在“设置密码”处输入修改后的密码,在“检验密码”处再重新输入一次进行检验,按面板上的【F5】确认修改或按【F1】修改。


                                                                图7.5.3

7.5.4 设置二级密码

    通过此菜单修改二级用户密码。注意:进行密码修改后,原出厂默认密码同时失效。消防值班人员必须牢记修改后的密码,并防止无关人员进行此项操作。

                                                               图7.5.4

7.5.5 设置组网监控器

    通过此菜单可以登记或者解除组网监控器,是组网操作的一个重要步骤。

                                                                       图7.5.5

7.5.6 设置语言

    目前本监控器只支持简体中文。

                                                            图7.5.6

7.5.7 运行模式

    通过此菜单可以设置运行模式,正常运行的情况下,使用正常模式;在调试人员进行调试的时候,选择调试模式。

                                                                图7.5.7

7.5.8 单元板卡信息

    可以查看液晶板、回路板以及总线盘的PSN码。

                                                                图7.5.8
