防火门监控器对现场防火门的控制命令以及接收现场防火门的各种状态信息都是通过接口模块设备进行控制和接收反馈信息的。防火门接口模块是
防火门监控系统的重要组成部分。JBF-61S20
防火门监控系统中共包括3种接口模块,分别是JBF6131-D输入接口模块、JBF6141-D输入/输出接口模块和JBF6142-D输入/输出接口模块。分别用来监视常闭防火门和监控常开防火门。
功能特点:
l 内置微处理器;
l 采用无极性二总线技术,最大通讯距离可达1500m;
l 回路总线应采用双绞线,导线截面积不小于1.0mm
2;
l 电子编码方式,可通过专用电子编码器编址;
l 具备线路故障检测功能。
技术参数:
内容 |
技术参数 |
回路总线 |
调制型,二总线,无极性 |
监视电流 |
≤0.25mA DC24V |
编码方式 |
电子编码器编码 |
编码范围 |
1-252 |
输入指示灯 |
监视状态:“输入动作”灯红色闪亮。
故障状态:“输入动作”灯红色连续闪亮两次。
反馈状态:“输入动作”灯红色闪亮高亮。 |
外形尺寸 |
(长 ×宽×高)85mm × 85mm× 41mm |

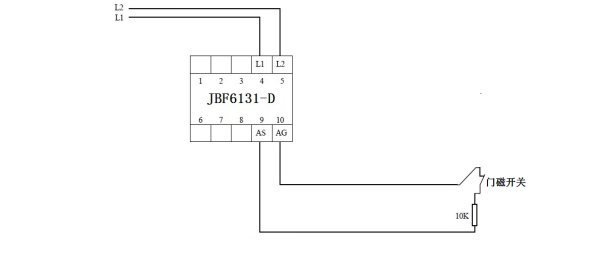

接线说明:
l L1(端子4)、L2(端子5)连接回路总线,无极性;
l AS(端子9)、AG(端子10连接门磁开关(无源触点);
l 连接在输入接口模块AS和AG端子上的门磁开关的动断端必须与10KΩ终端电阻串接使用;
应用说明:
该输入接口模块主要用于对常闭防火门进行监视,接收门磁开关的动作信号,用以判断常闭防火门是否动作,并将信息上传给防火门监控器进行显示、报警。模块应安装在防火门的附近,每扇防火门配置一只JBF6131-D输入接口模块。
功能特点:
l 内置微处理器;
l 接口模块正常工作时需要DC24V电源;
l 采用无极性二总线技术,最大通讯距离可达1500m;
l 模块输入、输出线路间采用电气隔离设计,避免因为错误接线导致对系统的损坏;
l 电子编码方式,可通过专用电子编码器编址;
l 输入、输出端线路具备故障检测功能。
技术参数:
内容 |
技术参数 |
回路总线 |
调制型,二总线,无极性 |
监视电流 |
<0.1mA DC24V |
输出容量 |
DC24V/1A |
编码方式 |
电子编码器编码 |
编码范围 |
1-252 |
输入指示灯 |
监视状态:“输入动作”灯红色闪亮。
动作状态:“输入动作”灯红色闪亮高亮。
故障状态:“输入动作”灯红色连续闪亮两次。 |
输出指示灯 |
监视状态:“输出动作”灯红色闪亮。
动作状态:“输出动作”灯红色常亮。 |
外形尺寸 |
(长 ×宽×高)85mm × 85mm× 41mm |
#p#分页标题#e#

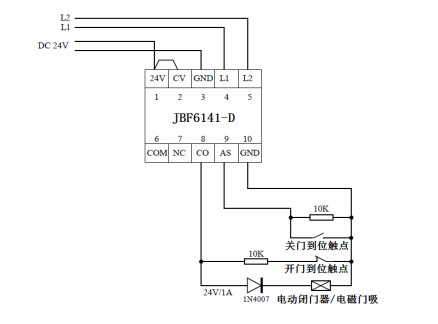

接线说明:
l L1(端子4)、L2(端子5)连接回路总线,无极性;
l 24V(端子1)、GND(端子3)连接24V直流电源,有极性;
l CV(端子2):接24V直流电源;
l AS(端子9)、GND(端子10)连接电动闭门器等设备的关门到位信号(无源触点);
l 端子AS和GND连接的被监视设备动合端须并联10KΩ电阻,以实现对输入线路的检测功能;
l CO(端子8)、GND(端子10)连接被控设备。模块启动后CO端(8)输出24V信号;
l CO和GND之间必须并联10KΩ终端电阻,以实现对输出线路的检测功能;
应用说明:
该接口模块安装在常开防火门附近,与防火门上的电动闭门器(机械定位)、电磁释放器等设备进行连接,用以在火灾发生时通过操作防火门监控器对防火门进行远程关闭,并接收防火门是否关闭正常的信号上传给防火门监控器。
功能特点:
l 内置微处理器;
l 接口模块正常工作时需要DC24V电源;
l 采用无极性二总线技术,最大通讯距离可达1500m;
l 模块输入、输出线路间采用电气隔离设计,避免因为错误接线导致对系统的损坏;
l 电子编码方式,可通过专用电子编码器编址;
l 输入、输出端线路具备故障检测功能。
l
技术参数:
内容 |
技术参数 |
回路总线 |
调制型,二总线,无极性 |
监视电流 |
<0.1mA DC24V |
输出容量 |
DC24V/300mA |
编码方式 |
电子编码器编码 |
编码范围 |
1-252 |
输入指示灯 |
监视状态:“输入动作”灯红色闪亮。
动作状态:“输入动作”灯红色闪亮高亮。
故障状态:“输入动作”灯红色连续闪亮两次。 |
输出指示灯 |
监视状态:“输出动作”灯红色闪亮。
动作状态:“输出动作”灯不亮。 |
外形尺寸 |
(长 ×宽×高)85mm × 85mm× 41mm |

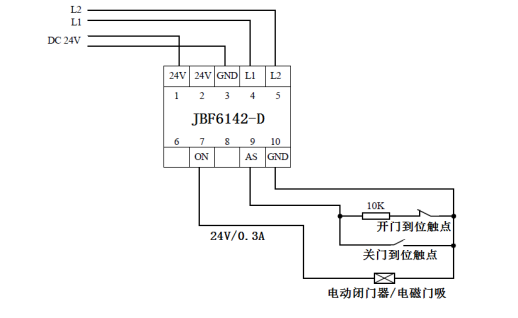

接线说明:
l L1(端子4)、L2(端子5)连接回路总线,无极性;
l 24V(端子1)、GND(端子3)连接24V直流电源,有极性;
l AS(端子9)、GND(端子10)连接电动闭门器上的关门到位信号(无源触点);
l 端子AS和GND连接的被监视设备动合端须并联10KΩ电阻,以实现对输入线路的检测功能;
l ON(端子7)、GND(端子10)连接电动闭门器。接口模块正常状态下ON端(7)持续输出24V,确保防火门正常开启。接口模块被启动后,ON端停止输出24V,电动闭门器在机械力的作用下关闭;
应用说明:
该模块与安装在常开防火门附近,与防火门上的电动闭门器(电动定位)、 电动门吸进行连接,用以在火灾发生时通过操作防火门监控器对防火门进行远程关闭,并接收防火门是否关闭正常的信号。

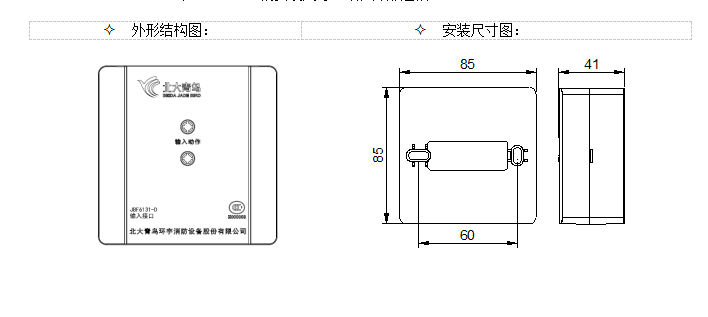

JBF6131-D#p#分页标题#e#、
JBF6141-D和
JBF6142-D的安装尺寸一致,外形近似。
