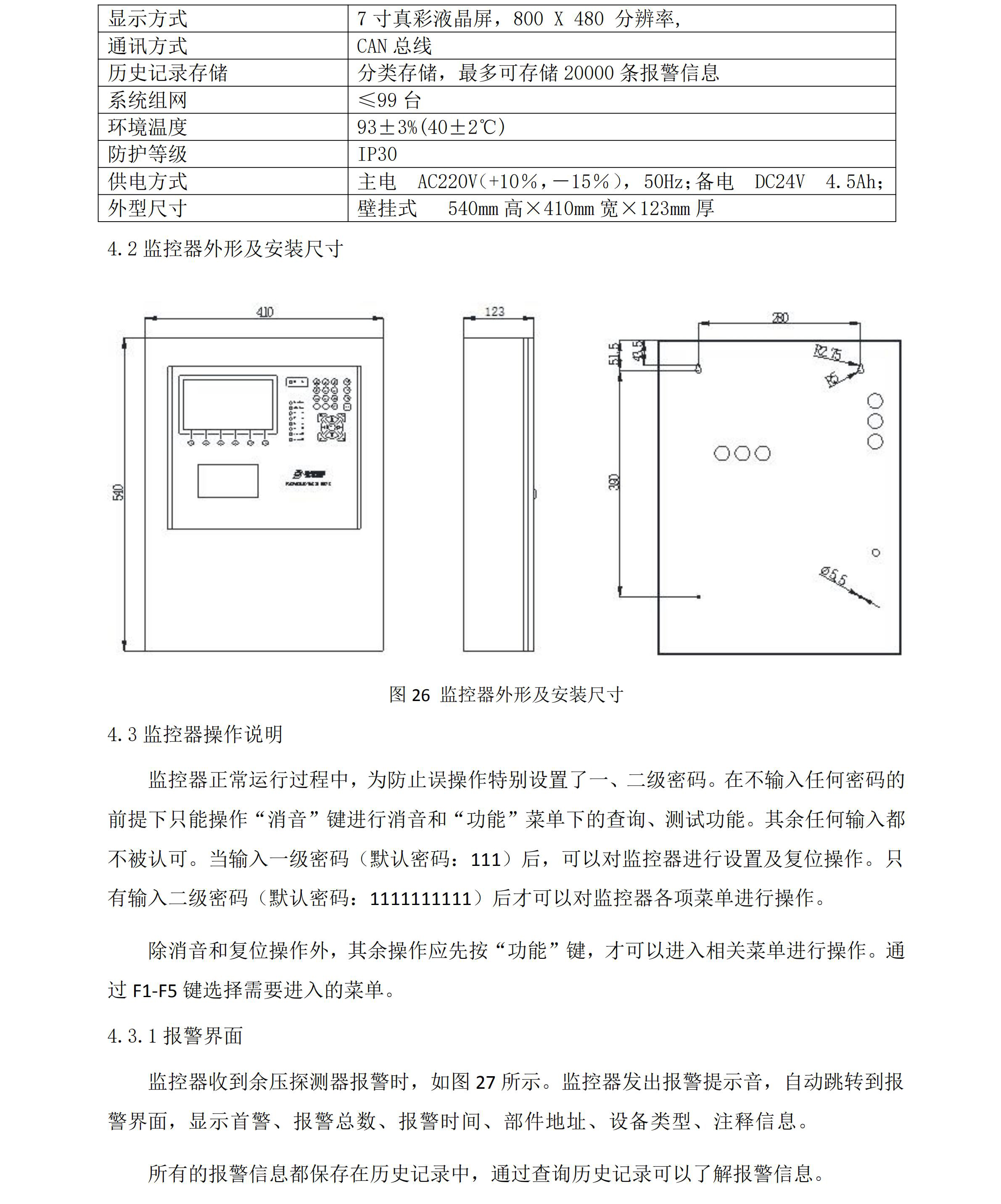

4.2 监控器外形及安装尺寸........................................................................................................................
4.3 监控器操作说明....................................................................................................................................
4.3.1 报警界面....................................................................................................................................
4.3.2 故障界面....................................................................................................................................
4.3.3 回路部件自动登记....................................................................................................................
4.3.4 查询余压控制器........................................................................................................................
4.3.5 查询汉字注释信息....................................................................................................................
4.3.6 启动泄压风阀执行器................................................................................................................
5、JB5640 消防应急疏散电动泄压风阀执行器................................................................................................
5.1 技术参数：............................................................................................................................................
5.2 接线示意图：........................................................................................................................................#p#分页标题#e##p#分页标题#e#
5.3 外形尺寸及安装尺寸图：....................................................................................................................
5.4 备注：....................................................................................................................................................
6、系统安装设计说明.........................................................................................................................................
6.1 一般规定................................................................................................................................................
6.2 安装场所................................................................................................................................................
7、日常维护和保养.............................................................................................................................................
7.1 常见故障及排查方法............................................................................................................................
7.2 使用方法................................................................................................................................................
1、系统概述
青鸟消防股份有限公司生产的智能型消防应急疏散
余压监控系统是传统建筑物疏散区域测压、调压装置的升级替代产品。该
余压监控系统由 JBF-51S50 余压监控器、JBF5691 余压控制器、JBF5630/JBF5631 余压探测器及 JBF5640 泄压风阀执行器等部分组成。该系统可以实时通过设置于不同疏散区域的余压探测器采集该区域火灾发生并启动加压送风系统后的余压信号，传递给余压控制器进行综合分析判断，并作出是否联动控制该区域机械加压送风系统风道上的电动泄压风阀执行器动作，调整泄压风阀的开启角度，以实现楼梯间与前室或前室与室内走道间的余压值保持在合理区间，从而保证机械加压送风系统在满足防烟需求的同时，又不会影响到人员疏散。
-JBF-51S50 余压监控器带载容量：≤63 个 JBF5691 余压控制器；
-JBF5691 余压控制器带载容量：≤64 个 JBF5630/5631 余压探测器；
2、JBF5691 型消防应急疏散余压控制器
JBF5691 型消防应急疏散余压控制器是
余压监控系统的重要组成部分，常规安装于其所监控区域正压送风机配电控制箱内，通过二总线与设置在防烟楼梯或前室与消防通道内的余压探测器进行连接，实时接收、分析判断余压探测器反馈的余压值，并根据这些数值做出是否联动控制正压送风系统上的泄压风阀执行器动作。当余压控制器接收到余压探测器的超压报警信号时，将发出声光报警信号，显示报警余压探测器的地址，并通过 PID 逻辑算法进行研判，输出联动命令控制相关区域内的正压送风系统风道上的旁通泄压阀开启进行泄压，保障楼梯间与前室或前室与室内走道间余压值在正常范围内。
2.1 控制器外型
控制器的外形如图 1 所示,外形尺寸：110mm×90mm×55mm（长×宽×高）。安装方式为标准 35mm 导轨安装。
2.2 控制器基本功能
-控制器接收来自探测器的余压报警信号，在 10s 内发出声、光报警信号，显示报警探测器的地址，记录报警时间。
-控制器具有手动消音功能，当再次有探测器报警信号输入时，报警声音会再次启动。
-控制器与探测器主机的通讯总线发生短路、断路时，控制器会在 100s 内发出故障声、光报警信号，显示故障地址。、控制器接收或检测到探测器发来的故障信号（探测器自身故障、编码错误、离线等），在 100s 内发出故障声、光报警信号，显示故障地址。
-控制器具有历史报警信息自动存储功能。
2.5 控制器操作
2.5.1 报警类型说明
控制器在上电后首先进行系统自检，指示灯全部点亮一次，蜂鸣器长鸣一声，执行器自动巡检（全部开启后完全闭合），随后显示主显示界面如图 2。按“确定”键进入菜单界面，
如图 3。
#p#分页标题#e##p#分页标题#e#
探测器显示的报警状态及对应的实际信息：
- 报警：表示系统中存在探测器报警信息；
- 探测器故障：表示系统存在探测器通信故障；
- 总线异常：表示二总线可能接入 24V 电压；
- 总线短路：表示二总线短路故障；
- 信号短路：表示二总线存在接地故障或者有探测器损坏等故障；
- 控制短路：表示控制器与风阀执行器之间的接线短路、风阀锈蚀导致风阀执行器不能动
作等故障；
- 控制信号开路：表示控制器与风阀执行器之间的接线开路；
- 控制超时：表示控制器控制风阀执行器在设定的时间内没有完成自检。（在巡检过程中
当执行器在 120 秒内没有完全打开或完全关闭时，报控制超时故障，需更换执行器）
- 主机复位：记录控制器复位时间。
- 控制：控制器启动执行器动作。
- 控制结束：控制器启动执行器动作后，将压差值调整到正常范围内，执行器停止动作。
- 巡检控制组件：控制器手动、自动巡检执行器。
- 控制组件故障：执行器故障（执行器的故障原因需用户自行排查）。
- *号**Pa 报警：*号探测器余压报警，报警压差**Pa。
- *号通信故障：*号探测器通信故障。
- 二总线短路：控制器与探测器之间的二总线短路故障。
2.5.2 探测器在线查询界面

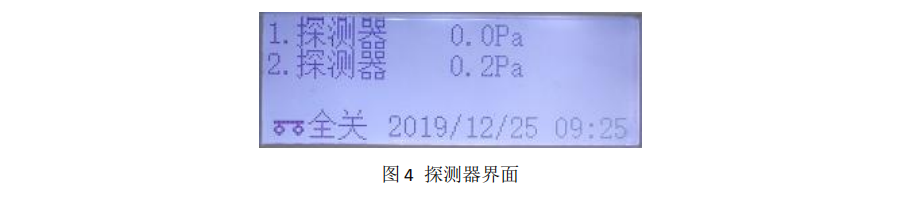

在菜单界面选中“探测器”，按“确定”键打开如图 4 探测器界面，显示所有在线探测
器数据信息，可通过上翻、下翻切换查询。
