1、 概述
1.1、 产品特点
1、内置微处理器；
2、采用SMT表面贴装工艺；
3、二总线。功耗低，最远传输距离 1500m。导线截面积为1.0-1.5mm
2，对导线无特殊要求。施工简便、费用低廉；
4、稳定性高，抗干扰能力强；
5、 插拔式结构，可像安装探测器一样先将底座安装在墙上，布线后工程调试前再将部件插入底座。易于施工、维护；
6、输入输出端均具有断线监控功能。
1.2、 主要用途及适用范围
JBF5155输入/输出模块应用于JBF51S专线系统中，配合控制器JBF-51S等应用。
满足国家标准 《消防联动控制系统》GB16806-2006。
适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所。

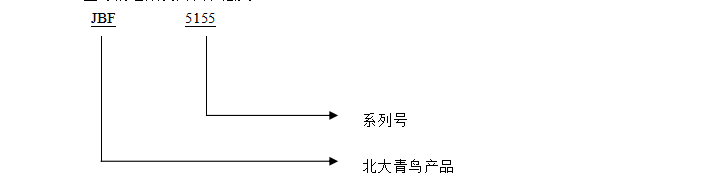

1.3、 型号的组成及其代表意义
1.1、 使用环境条件
一、工作温度：-10…+60℃
二、贮存温度：-30…+75℃
三、相对湿度：≤95%
1、 工作原理
当启动专线时，信号通过模块输出控制相应继电器动作，实现相应功能。当停止专线时，信号通过模块输出控制相应继电器动作，实现相应功能。
2、 技术特性
3.1、 主要性能
3.2、 主要参数
|
内容 |
技术参数 |
|
监视电流 |
≤0.3mA |
|
动作电流 |
≤90mA |
|
抗电磁干扰 |
10V/m（1MHz…1GHz） |
|
指 示 灯 |
正常监视状态：输入动作灯红色闪亮，输出动作灯不亮
故障状态： 输入动作灯不亮，输出动作灯不亮
动作状态： 输入动作灯红色常亮，输出动作灯红色常亮 |
|
外形尺寸 |
85mm长 × 85mm宽 × 40.5mm高 |
|
线 制 |
二总线，有极性 |
4、 尺寸、重量
4.1、 外形及安装尺寸
1、 安装、调试
5.1、 安装程序、方法及注意事项
一、JBF5155模块采用明装方式；
二、布线施工后，通过预埋盒或使用膨胀螺栓将底座固定在墙上（使用M4螺钉），安装孔距为65mm。
三、探测总线采用2×1.0-1.5mm
2导线。
四、将端子3、2接在控制器对应的专线输出端子SL+、SL-上。将9和6（1，7）接在被控设备启动继电器线圈上。将10和6（1，7）接在被控设备停止继电器线圈上。将8和6（1，7）接在无源动合触点上，并在触点两端并接10K电阻。
五、部件只能在布线检查后、调试之前安装，以防止因不恰当安装作业造成损失。
输入/输出模块接线图例
5.1、 输出方式设置及接线方法
一、该模块的输出方式可以通过更改控制器“设置多线登记及故障检测”菜单下的“输出状态”进行设置，其中“0”代表持续输出，“1”代表单次输出。
二、 持续输出时仅C1端子输出，“启动”状态输出24V电压，“停止”状态不输出。
三、单次输出时C1,C0都有输出信号，“启动”时C1输出24V电压，2秒后停止输出；“停止”时C0输出24V电压，2秒后停止输出。
5.2.1“持续输出”时的接线图
5.1、 安装、调试后的验收试验项目、方法和判据#p#分页标题#e#
验收依据：《
火灾自动报警系统施工及验收规范》#p#分页标题#e#
1、 故障分析与排除
|
故障现象 |
原因分析 |
排除方法 |
备注 |
|
输入动作灯不亮，报故障 |
接触不良 |
重新接线 |
|
|
接线错误 |
按标签上的接线端子接线 |
|
|
未接终端电阻或继电器 |
|
|
|
上电应答，输入动作灯常亮 |
消防启动设备动合无源触点闭合 |
将无源触点复位 |
|
2、 保养、维修
7.1、 日常维护、保养、校准
7.2、 长期停放时的维护、保养
定期进行动作试验，建议每半年一次。
产品执行标准：《
消防联动控制系统》 GB16806-2006
