青鸟消防器材火灾自动报警系统控制器简介

一) 控制器特性简介

1. 青鸟消防器材火灾自动报警系统控制器组成

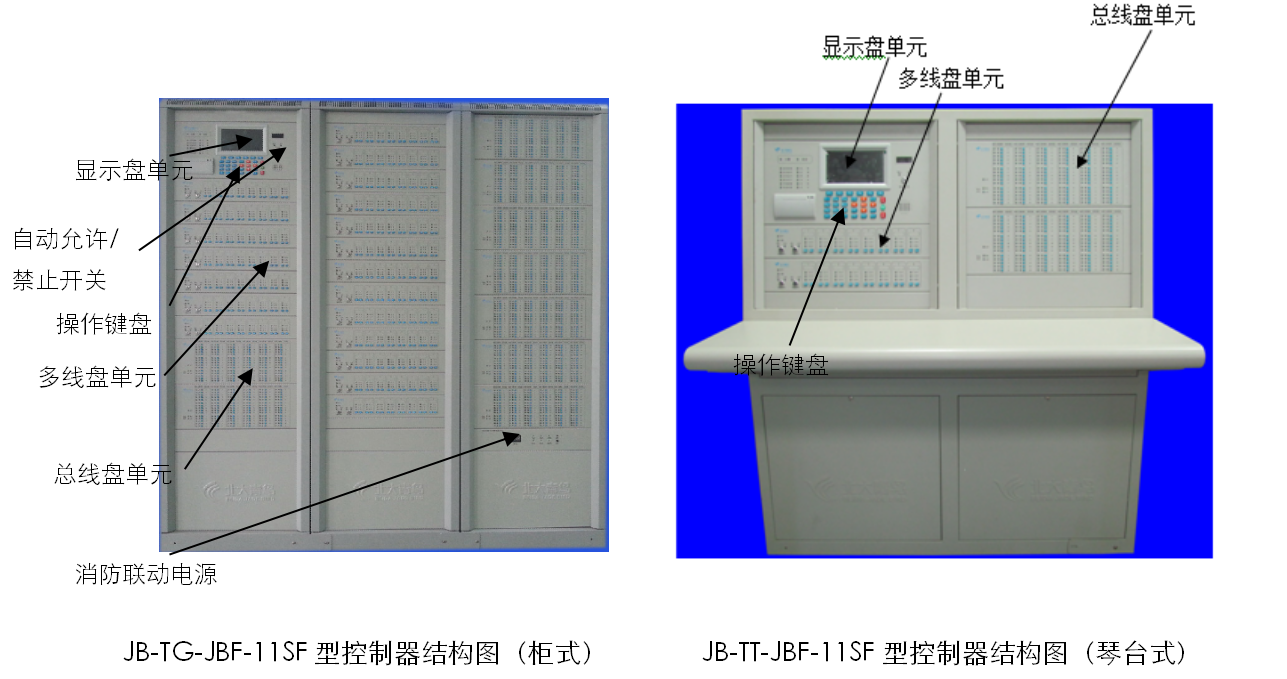

Ø 柜式、琴台式主机：

内部系统采用积木式拼装结构，由显示盘单元（JBF-11SF-AC801-DY）、八回路单元（JBF-11SF-LA8B-DY）或四回路单元（JBF-11SF-LA4B-DY）、多线盘单元（JBF-11SF-CD8B-DY）、总线盘单元（JBF-11SF-CK90B-DY）等组成。最大容量16回路/3200点。

注意：

其中回路单元可以根据用户需要配置1回路～16回路，多线盘单元可配1-20块， 总线盘单元可配1-9块（其中机柜式控制器最多9块、琴台式控制器最多8块）。

电源：

柜式、琴台主机（型号：YJG5221，双路输出，系统电源10A+联动电源10A； 备电：12V/24AH一组）。

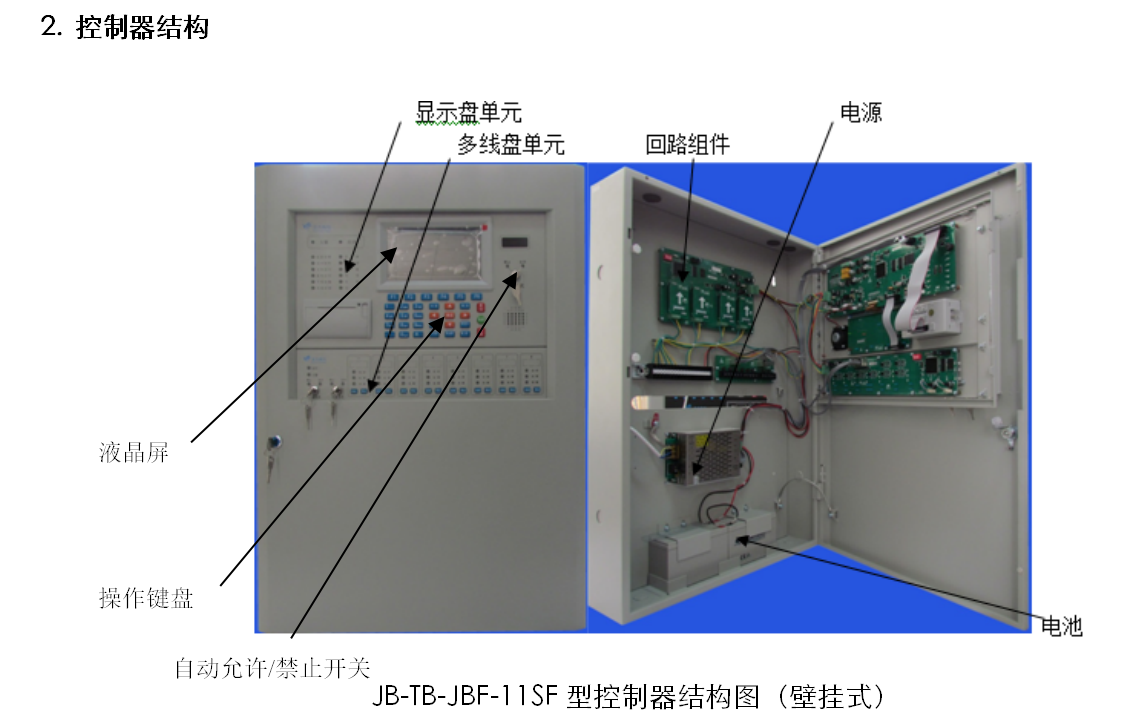

Ø 壁挂式控制器：

壁挂式控制器由显示盘单元（JBF-11SF-AC801-DY）、八回路单元（JBF-11SF-LA8B-DY）或四回路单元（JBF-11SF-LA4B-DY）、多线盘单元（JBF-11SF-CD8B-DY）等组成。最大容量：两种机型，S型1~4回路（200~800点），8路专线；S8型5~8回路（1000~1600点），8路专线。

注意：

11SF壁挂控制器与柜式、琴台控制器所使用各个板卡完全相同，但是电源、电池型号及容量不同。

电源：

型号IG-B2057，双路输出，系统电源2A+联动电源3A；备电：S型控制器12V/7AH一组；S8型控制器12V/10AH一组。



3. 青鸟消防器材火灾自动报警系统技术特性

Ø 线    制：两总线，无极性；

Ø 部件容量：每回路满载200点（探测部件与联动控制部件混编），15个火灾显示盘；

Ø 巡检周期：3秒；

Ø 环境温度:  -10℃～+50℃；环境湿度: ≤ 92±3%(40±2℃) ；

Ø 电    源:  AC220V（+10％，－15％），50Hz±1％；

Ø 外型尺寸：壁挂式750mm（高）×535mm（宽）×140mm（厚）；

              壁挂式控制器安装开孔尺寸：420mm（宽）×500mm（高）；

              立柜式1770mm（高）×480mm（宽）×550mm（厚）；

              琴台式1080mm（高）×800mm（宽）×1245mm（厚）。

二）控制器使用简介



1）面板指示灯

Ø 火警指示灯：控制器报出火警信息时，红灯常亮；

Ø 启动指示灯：控制器报出联动启动信息时，红灯常亮；

Ø 监管报警指示灯：控制器中报出监管信息时，红灯常亮；

（用于采用输入模块监测非消防类设备，如检测水位开关、防盗报警等，将该输入模块登记为“监管”类型。当系统中有火警、联动等信息时监管报警信息不在主页显示，可通过历史记录查询）；

Ø 启动延时指示灯：当控制器中出现输入输出模块、多线等延时启动过程中，红灯常亮，输入输出模块、多线等启动后，延时指示灯熄灭；

Ø 主电运行指示灯：当控制器正常运行时，绿灯常亮；

Ø 备电运行指示灯：当控制器主电故障后，自动切换为备电运行时，绿灯常亮；

Ø 手报报警指示灯：当控制器中报出手报火警信息时，红灯常亮；

Ø 系统故障指示灯：当显示控制盘CPU出现运行故障等状态时，黄灯常亮；

Ø 自动方式指示灯：当控制器状态在自动允许时，自动允许绿灯常亮；状态在自动禁止时，自动方式禁止指示灯红常亮；

Ø 故障指示灯：当控制器中报出故障信息时，黄灯常亮；

Ø 反馈指示灯：当控制器中报出反馈信息时，红灯常亮；

Ø 屏蔽指示灯：当控制器中存在屏蔽信息时，黄灯常亮；



Ø 消音指示灯：当控制器按下消音按键消音后，红灯常亮；

Ø 自检指示灯：当控制器在自检过程中时，黄灯常亮，自检结束后黄灯熄灭；

Ø 运行指示灯：当控制器处于正常运行状态时，绿灯闪亮。

2）液晶显示屏

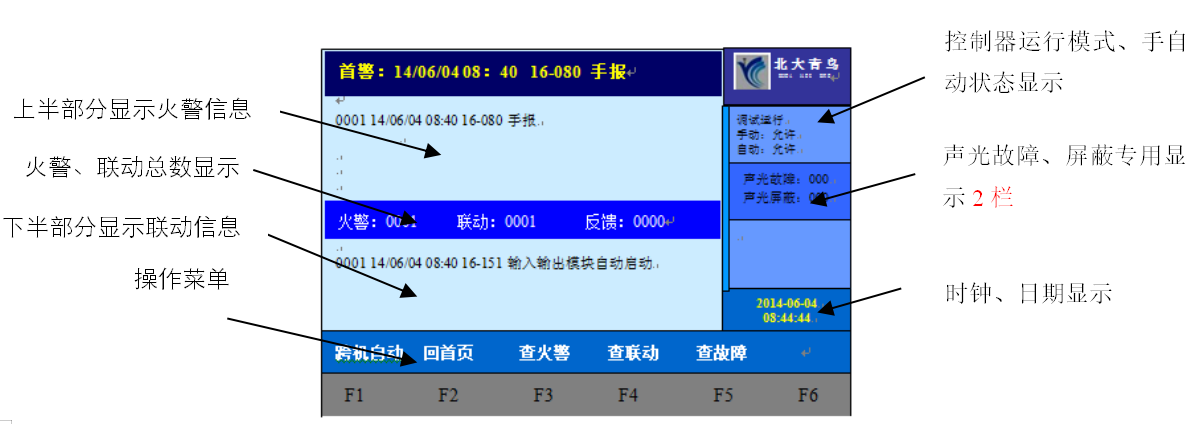

控制器采用7英寸真彩液晶屏，显示语言支持中英文切换，每条报警信息可显示32个字符（16个汉字）；显示屏分为上下两部分显示，上部显示火警信息，下部显示联动信息（启动、反馈）。如图：

3）时钟显示窗口

通过4位数码管显示系统当前时间，可通过主机设置菜单对系统时间、日期进行修改。

4）自动禁止/允许开关

通过钥匙对系统中总线设备的自动允许/禁止进行转换，系统处于自动状态时“允许”指示灯绿灯常亮；系统处于自动禁止状态时，“禁止”指示灯红灯常亮；
注意：
调试过程中应时刻注意控制器的自动允许/禁止开关状态，特别是在传输联动逻辑前必须将控制器处于自动禁止状态，否则可能会因调试中的报警引起误动。系统投入正常运行后为安全起见，建议将控制器处于自动禁止状态。

5）操作键盘

通过操作键盘可对控制器进行消音、启动、设置、编程等相关操作。
控制器操作菜单采用两级密码保护，出厂默认密码：111 / 1111111111；使用中可根据需要对默认密码进行修改。

6）扬声器

报警主机根据接收到的不同类型的报警信息后通过扬声器发出不同的报警提示音，具有火警、故障、启动、反馈共4种报警提示音。

2. 控制器部件简介

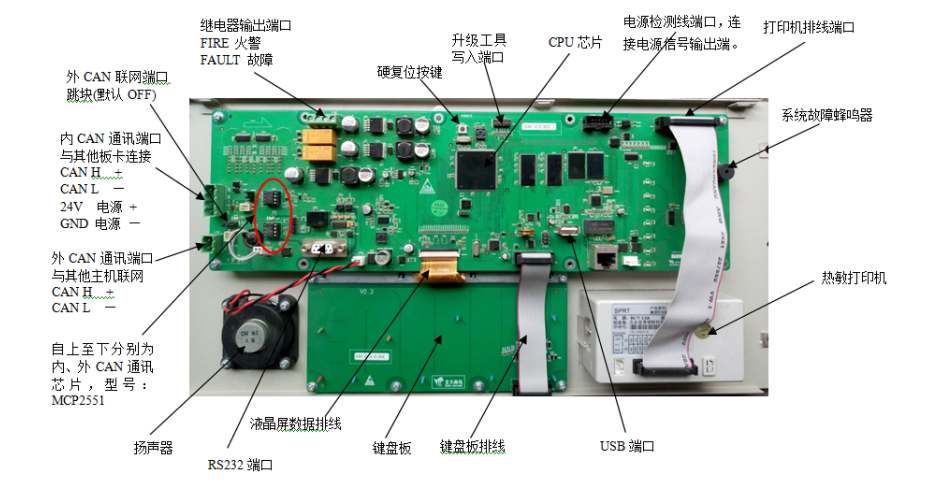

1）JBF-11SF-AC801-DY 显示控制单元（显示板）

显示操作单元主要负责控制器各功能板之间相互协调、各种信息显示、键盘输入、火警、故障、联动指示、音响提示、信息打印等。通过RS232接口可以连接消防控制室图形显示装置，通过CAN总线可以完成组网，与多台控制器实现信息共享。

采用高分辨率7寸真彩液晶屏，各功能菜单支持中英文切换，可显示32字符（16个中文）的地址注释信息，多级操作管理权限，带打印输出功能。具备多级操作管理权限。

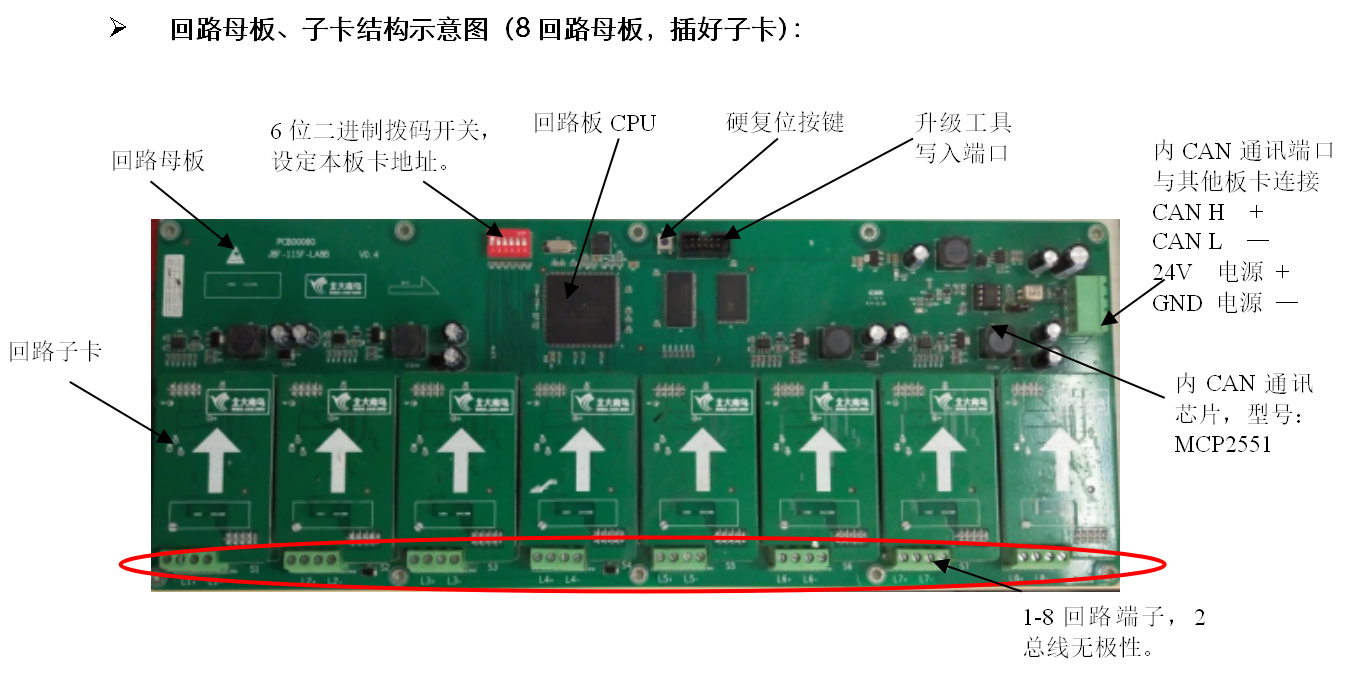

2）JBF-11SF-LA8B-DY 回路单元（回路板）

回路监控单元安装在控制器或控制柜内部，回路监控单元负责连接编址型现场设备，完成对这些设备的发码、收码、火警和故障的识别、总线联动命令发送、总线回路保护等功能。可以通过系统内部总线（CAN

总线）进行扩展（增减回路板卡），从而改变系统的容量。

回路监控单元母板共分为4回路、8回路两种规格；每个回路子卡容量：报警点及联动点混编共200点，数码楼层火灾显示盘15台。

回路单元由回路母板、回路子卡组成，采用插拔式结构。每个回路的输出端L+、L-连接时无需考虑极性，输出电压范围DC.18~26V跳变。
