配接目前所有在售火灾报警控制器，采用192×64点阵式液晶，显示信息丰富，显示效果清晰。
可实现本回路、跨回路、跨机报警。
具备日期、时钟显示，自动与报警主机校时，无需单独设置。
调试时仅需设置本机地址即可，回路号、机器号可自动从主机获得，并在待机页面显示，更方便定位层显连接的主机及回路号。
采用联动编程形式进行报警点位设置即可，集中调试，简化调试方式，提高调试效率。
层显可自动识别报警类型，仅显示火警信息，消火栓按钮报警、模块联动信息不做显示（输入模块如需显示，需将模块设置为中继模块类型），可自动识别手报类型，无需单独设置。
导入中文注释，可直接使用报警主机所用中文，U盘导入，无需进入菜单可直接识别U盘，使调试更加快捷。
具备中英文显示切换功能。
两线制，信号线无极性。功耗低，通讯距离1500m，单回路最多可接15台。
技术参数列表
| 使用环境 |
| 工作温度 |
-10~+55℃ |
| 贮存温度 |
-20~+65℃ |
| 相对湿度 |
≤95%（无凝露） |
| 电气特性 |
| 工作电压 |
DC18V-28V，调制型，控制器提供 |
| 监视电流 |
≤1.5mA（DC24V） |
| 报警电流 |
≤4mA（DC24V） |
| 射频电磁场辐射抗扰度 |
30V/M |
| 确 认 灯 |
火警（红色）、首警（红色）、手报（红色）、故障（黄色）、运行（绿色）、消音（红色） |
| 通讯特性 |
| 编址方式 |
通过火灾显示盘上的按钮设定 |
| 编址范围 |
201-215 |
| 线 制 |
两线制，信号线无极性 |
| 通讯距离 |
1500m |
| 兼容性 |
| 兼 容 性 |
可用于JBF-11SF系列及JBF50系列控制器 |
| 机械特性 |
| 外壳材质 |
壳体ABS，前面板PC |
| 外 观 |
PANTONE Warm Gray 1 C 米白色 |
| 产品重量 |
305g |
| 防护等级 |
IP30 |
| 外形尺寸 |
180mm长×110mm宽×29mm厚（含底座） |
| 执行标准 |
| 执行标准 |
GB17429-2011《火灾显示盘》 |
结构特征、安装与布线
先将底座固定于86盒。
端子L1、L2分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm²双绞线。
将层显盖在底座上即可。

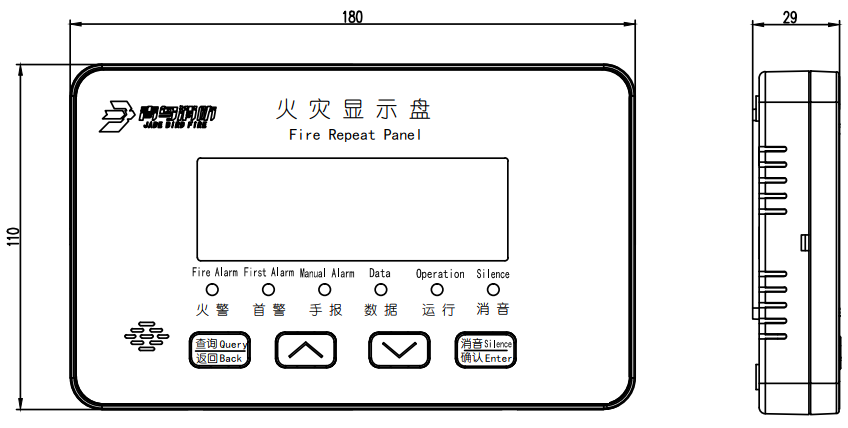

外形结构图

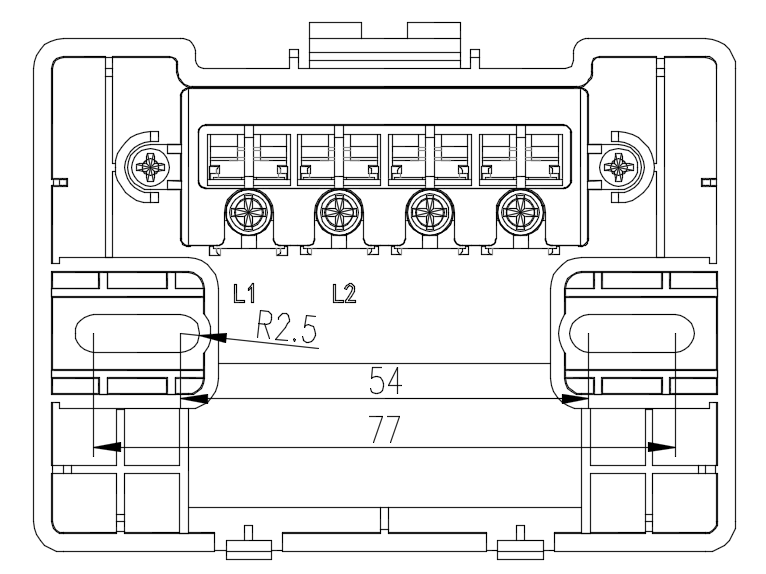

安装尺寸图
1.1 产品特点
配接目前所有在售火灾报警控制器，段码显示。
可实现本回路、跨回路、跨机报警。
具备日期、时钟显示，自动与报警主机校时，无需单独设置。
调试时仅需设置本机地址即可，回路号、机器号可自动从主机获得，并在待机页面显示，更方便定 位层显连接的主机及回路号。
采用联动编程形式进行报警点位设置即可，集中调试，简化调试方式，提高调试效率。
层显可自动识别报警类型，仅显示火警信息，消火栓按钮报警、模块联动信息不做显示（输入模块 如需显示，需将模块设置为中继模块类型），
可自动识别手报类型，无需单独设置。
两线制，信号线无极性。功耗低，通讯距离 1500m，单回路最多可接 15 台。
1.2 技术指标 内容 技术参数 工作电压 DC18V-27V，调制型，控制器提供 线制 两线制，
信号线无极性 工作温度 -10~+50℃ 贮存温度 -20~+55℃ 相对湿度 ≤95%（40±2℃） 监视电流 ≤1mA（24V） 报警电流 ≤3mA（24V） 射频电磁场辐射抗扰度 30V/M
确认灯
火警（红色）、首警（红色）、手报（红色）、数据（红色）、运行 （绿色）、消音（红色）
外形尺寸 180mm长×110mm宽×29mm厚
编址方式 通过火灾显示盘上的按钮设定
编址范围 201-215
重量 305g
通讯距离 1500m
执行标准 GB17429-2011《火灾显示盘》
1.3 结构特征、安装与布线
先将底座固定于 86 盒。
端子 L1、L2 分别接信号线 L1 和 L2，无极性，信号线采用 ZR-RVS-2×1.5mm2双绞线。
将层显盖在底座上即可。
