公司近期研发的 JBF-62S20 防火门监控系统已经通过国家消防电子产品质量监督检验中心的各种实验检测,并获得相关报告。
JBF-62S20 防火门监控系统包含以下产品:

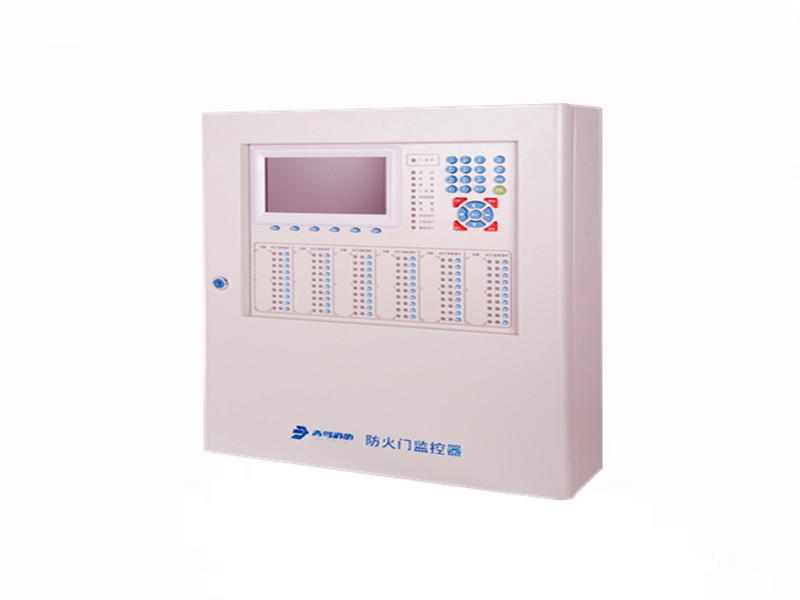

l 防火门监控器:JBF-62S20
l 输入接口模块:JBF62D-31
l 金属一体式门磁开关:JBF62D-33M(双门)/32M(单门)
l 塑料一体式门磁开关:JBF62D-33P(双门)/32P(单门)
l 输入输出接口模块:JBF62D-41(单动作)
l 输入输出接口模块:JBF62D-42(双动作)
l 一体式电动闭门器:JBF-BM02

- 采用全新的总线通讯协议,驱动能力更强,响应速度更快,通讯可靠性更高;
- 壁挂式,单回路,最大容量 252 点;
- 可与青鸟消防公司火灾报警控制器进行联网;
- 控制器内置 WIFI 模块,可直接将现场报警信息实时上传青鸟云,并在手机
APP 上接收到这些报警信息;
- 控制器可与青鸟专用手机 APP(调试助手)连接,进行无线调试;
- 控制器支持 PC 端在线编程;
- 控制器采用阻燃塑料机箱,外观精巧,漂亮,外型尺寸为 350*275*100(mm);
- 控制器自带 12 路可编程总线按键,可直接控制现场接口模块或执行机构动作;
- 控制器可配接 JBF62D-31/41/42 等输入、输入输出接口模块, JBF62D- 32P/33P/32M/33M 一体式门磁开关;
- 控制器具有接地故障检测功能。

1.

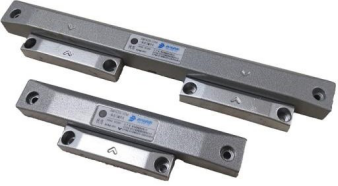

金属一体式门磁开关:JBF62D-33M(双门)/32M(单门)
- 采用 SMT 表面贴装工艺;
- 总线工作电压范围广,可在 DC 13-28V 范围内正常工作;
- 通信采用二总线技术,无极性要求;
- 施工中建议使用双绞线,导线截面积不小于 1.5mm2,在保证低功耗的同时使传输距离最远达 1500m;
- 采用青鸟消防自主研发的朱鹮芯片,抗干扰能力强,稳定性高;
- 易于客户施工、维护,只需参照安装要求将产品安装于门框和门面上,线路检查完成后即可进行开通调试。
JBF-62S20 防火门监控系统包含以下产品:
l 防火门监控器:JBF-62S20
l 输入接口模块:JBF62D-31
l 金属一体式门磁开关:JBF62D-33M(双门)/32M(单门)
l 塑料一体式门磁开关:JBF62D-33P(双门)/32P(单门)
l 输入输出接口模块:JBF62D-41(单动作)
l 输入输出接口模块:JBF62D-42(双动作)
l 一体式电动闭门器:JBF-BM02

- 采用全新的总线通讯协议,驱动能力更强,响应速度更快,通讯可靠性更高;
- 壁挂式,单回路,最大容量 252 点;
- 可与青鸟消防公司火灾报警控制器进行联网;
- 控制器内置 WIFI 模块,可直接将现场报警信息实时上传青鸟云,并在手机
APP 上接收到这些报警信息;
- 控制器可与青鸟专用手机 APP(调试助手)连接,进行无线调试;
- 控制器支持 PC 端在线编程;
- 控制器采用阻燃塑料机箱,外观精巧,漂亮,外型尺寸为 350*275*100(mm);
- 控制器自带 12 路可编程总线按键,可直接控制现场接口模块或执行机构动作;
- 控制器可配接 JBF62D-31/41/42 等输入、输入输出接口模块, JBF62D- 32P/33P/32M/33M 一体式门磁开关;
- 控制器具有接地故障检测功能。

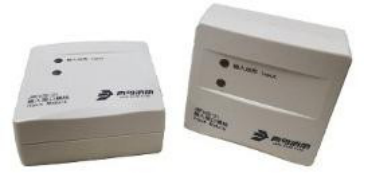

1. 输入接口模块:JBF62D-31

- 内置微处理器;
- 采用 SMT 表面贴装工艺;
- 总线工作电压范围广,可在 DC13-28V 范围内正常工作;
- 通信采用二总线技术,无极性要求;
- 施工中建议使用双绞线,导线截面积不小于 1.5mm2,在保证低功耗的同时使传输距离最远达 1500m;
- 采用青鸟消防自主研发的朱鹮芯片,抗干扰能力强,稳定性高;
- 电子编码方式,可通过专用电子编码器编址或防火门监控器在线编址;
- 采用易于客户施工、维护的插拔式结构。先安装底座,线路检查完成后再装主体进行开通调试;
- 具备状态监测和多种故障检测功能。
- 采用 SMT 表面贴装工艺;
- 总线工作电压范围广,可在 DC13-28V 范围内正常工作;
- 通信采用二总线技术,无极性要求;
- 施工中建议使用双绞线,导线截面积不小于 1.5mm2,在保证低功耗的同时使传输距离最远达 1500m;
- 采用青鸟消防自主研发的朱鹮芯片,抗干扰能力强,稳定性高;
- 电子编码方式,可通过专用电子编码器编址或防火门监控器在线编址;
- 采用易于客户施工、维护的插拔式结构。先安装底座,线路检查完成后再装主体进行开通调试;
- 具备状态监测和多种故障检测功能。
内容 | 技术参数 |
回路总线 | DC13~28V 调制型,二总线,无极性 |
射频电磁场辐射 抗扰度 |
30V/M |
监视电流 | ≤0.25mA(DC24V) |
动作电流 | ≤0.6mA(DC24V) |
编码方式 | 专用电子编码器、监控器在线编址 |
编码范围 | 1-252 |
确认灯 |
监视状态:“输入动作”灯红色闪亮。 故障状态:“输入动作”灯红色连续闪亮两次。反馈状态:“输入动作”灯红色常亮。 |
工作温度 | -10~+55℃ |
相对湿度 | ≤95%(无凝露) |
外形尺寸 | (长 ×宽×高)90mm × 86mm× 38mm(含底座) |

- 内置微处理器;
- 铸铝材质;
- 防护等级 IP65;
- 采用 SMT 表面贴装工艺;
- 工作电压范围广,可在 DC 13-28V 范围内正常工作;
- 通信采用二总线技术,无极性要求;
- 施工中建议使用双绞线,导线截面积不小于 1.5mm2,在保证低功耗的同时使传输距离最远达 1500m;
- 采用青鸟消防自主研发的朱鹮芯片,抗干扰能力强,稳定性高;
- 电子编码方式,可通过专用电子编码器编址或防火门监控器在线编址;
- 易于客户施工、维护,只需参照安装要求将产品安装于门框和门面上,线路检查完成后即可进行开通调试。

- 内置微处理器;- 铸铝材质;
- 防护等级 IP65;
- 采用 SMT 表面贴装工艺;
- 工作电压范围广,可在 DC 13-28V 范围内正常工作;
- 通信采用二总线技术,无极性要求;
- 施工中建议使用双绞线,导线截面积不小于 1.5mm2,在保证低功耗的同时使传输距离最远达 1500m;
- 采用青鸟消防自主研发的朱鹮芯片,抗干扰能力强,稳定性高;
- 电子编码方式,可通过专用电子编码器编址或防火门监控器在线编址;
- 易于客户施工、维护,只需参照安装要求将产品安装于门框和门面上,线路检查完成后即可进行开通调试。
内容 | 技术参数 | ||||||||
回路总线 | DC 13-28V 调制型,二总线,无极性 | ||||||||
射频电磁场辐射 抗扰度 |
30V/M | ||||||||
监视电流 | ≤0.25mA(DC24V) | ||||||||
动作电流 | ≤0.4mA(DC24V) | ||||||||
编码方式 | 专用电子编码器、监控器在线编址 | ||||||||
编码范围 | 1-252 | ||||||||
确认灯 |
监视状态:“状态”灯红色闪亮 故障状态:“状态”灯红色连续闪亮两次 |
||||||||
-10~+55℃
|
1.
塑料一体式门磁开关:JBF62D-33P(双门)/32P(单门)
- 采用 SMT 表面贴装工艺;
- 总线工作电压范围广,可在 DC 13-28V 范围内正常工作;
- 通信采用二总线技术,无极性要求;
- 施工中建议使用双绞线,导线截面积不小于 1.5mm2,在保证低功耗的同时使传输距离最远达 1500m;
- 采用青鸟消防自主研发的朱鹮芯片,抗干扰能力强,稳定性高;
- 易于客户施工、维护,只需参照安装要求将产品安装于门框和门面上,线路检查完成后即可进行开通调试。
内容 | 技术参数 |
回路总线 | DC 13-28V 调制型,二总线,无极性 |
射频电磁场辐射 抗扰度 |
30V/M |
监视电流 | ≤0.25mA(DC24V) |
动作电流 | ≤0.4mA(DC24V) |
编码方式 | 专用电子编码器、监控器在线编址 |
编码范围 | 1-252 |
确认灯 |
监视状态:“状态”灯红色闪亮 故障状态:“状态”灯红色连续闪亮两次 |
工作温度 | -10~+55℃ |
相对湿度 | ≤95%(无凝露) |
外壳材质 | ABS(塑料) |
外形尺寸 |
JBF62D-33P(长×宽×高):200mm ×30mm×20.5mm JBF62D-32P(长×宽×高):120mm ×30mm×20.5mm |
外壳材质 | ABS(塑料) |
外形尺寸 |
JBF62D-33P(长×宽×高):200mm ×30mm×20.5mm JBF62D-32P(长×宽×高):120mm ×30mm×20.5mm |
