火灾显示盘JBF5061

来源： 未知 日期：06-11 属于：青鸟消防自动报警

功能特点

配接目前所有在售火灾报警控制器，采用192×64点阵式液晶，显示信息丰富，显示效果清晰。

可实现本回路、跨回路、跨机报警。

具备日期、时钟显示，自动与报警主机校时，无需单独设置。

调试时仅需设置本机地址即可，回路号、机器号可自动从主机获得，并在待机页面显示，更方便定位层显连接的主机及回路号。

采用联动编程形式进行报警点位设置即可，集中调试，简化调试方式，提高调试效率。

层显可自动识别报警类型，仅显示火警信息，消火栓按钮报警、模块联动信息不做显示（输入模块如需显示，需将模块设置为中继模块类型），可自动识别手报类型，无需单独设置。

导入中文注释，可直接使用报警主机所用中文，U盘导入，无需进入菜单可直接识别U盘，使调试更加快捷。

具备中英文显示切换功能。

两线制，信号线无极性。功耗低，通讯距离1500m，单回路最多可接15台。

技术参数列表

使用环境
工作温度	-10~+55℃
贮存温度	-20~+65℃
相对湿度	≤95%（无凝露）
电气特性
工作电压	DC18V-28V，调制型，控制器提供
监视电流	≤1.5mA（DC24V）
报警电流	≤4mA（DC24V）
射频电磁场辐射抗扰度	30V/M
确认灯	火警（红色）、首警（红色）、手报（红色）、故障（黄色）、运行（绿色）、消音（红色）
通讯特性
编址方式	通过火灾显示盘上的按钮设定
编址范围	201-215
线制	两线制，信号线无极性
通讯距离	1500m
兼容性
兼容性	可用于JBF-11SF系列及JBF50系列控制器
机械特性
外壳材质	壳体ABS，前面板PC
外观	PANTONE Warm Gray 1 C 米白色
产品重量	305g
防护等级	IP30
外形尺寸	180mm长×110mm宽×29mm厚（含底座）
执行标准
执行标准	GB17429-2011《火灾显示盘》

结构特征、安装与布线

先将底座固定于86盒。
端子L1、L2分别接信号线L1和L2，无极性，信号线采用ZR-RVS-2×1.5mm²双绞线。
将层显盖在底座上即可。

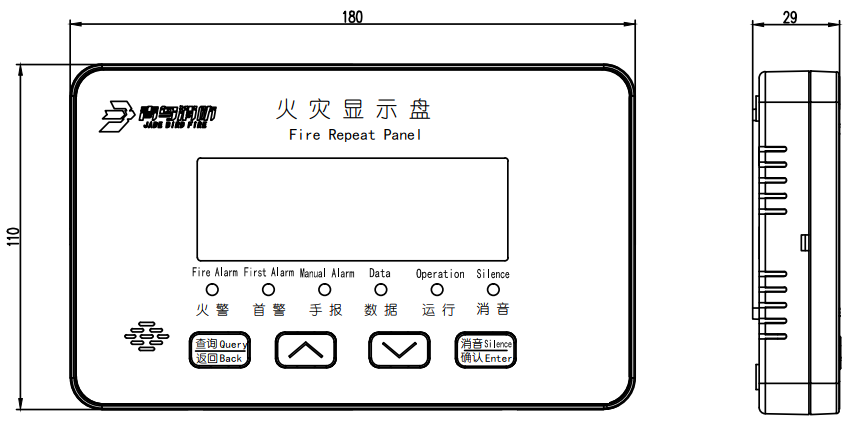

外形结构图

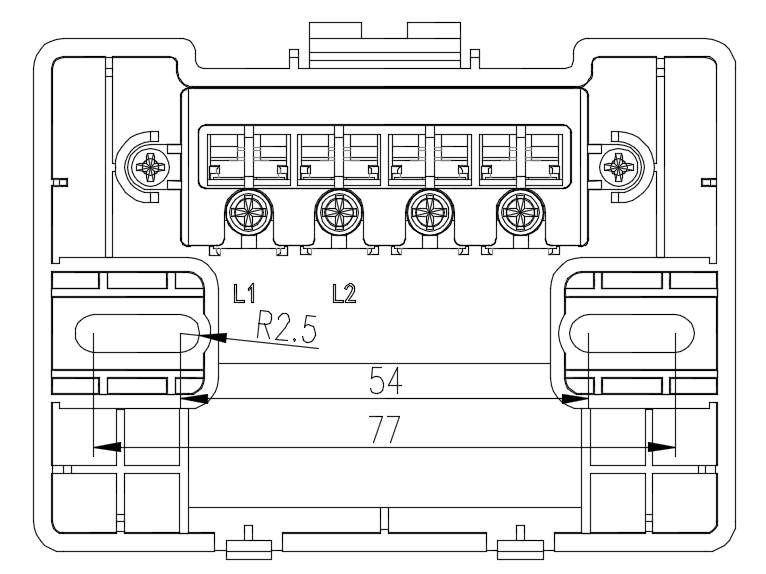

安装尺寸图

1.1 产品特点
配接目前所有在售火灾报警控制器，段码显示。
可实现本回路、跨回路、跨机报警。
具备日期、时钟显示，自动与报警主机校时，无需单独设置。
调试时仅需设置本机地址即可，回路号、机器号可自动从主机获得，并在待机页面显示，更方便定位层显连接的主机及回路号。
采用联动编程形式进行报警点位设置即可，集中调试，简化调试方式，提高调试效率。
层显可自动识别报警类型，仅显示火警信息，消火栓按钮报警、模块联动信息不做显示（输入模块如需显示，需将模块设置为中继模块类型），
可自动识别手报类型，无需单独设置。
两线制，信号线无极性。功耗低，通讯距离 1500m，单回路最多可接 15 台。
1.2 技术指标内容技术参数工作电压 DC18V-27V，调制型，控制器提供线制两线制，
信号线无极性工作温度 -10~+50℃ 贮存温度 -20~+55℃ 相对湿度 ≤95%（40±2℃）监视电流 ≤1mA（24V）报警电流 ≤3mA（24V）射频电磁场辐射抗扰度 30V/M

确认灯

火警（红色）、首警（红色）、手报（红色）、数据（红色）、运行（绿色）、消音（红色）
外形尺寸 180mm长×110mm宽×29mm厚
编址方式通过火灾显示盘上的按钮设定
编址范围 201-215
重量 305g
通讯距离 1500m
执行标准 GB17429-2011《火灾显示盘》

1.3 结构特征、安装与布线
先将底座固定于 86 盒。
端子 L1、L2 分别接信号线 L1 和 L2，无极性，信号线采用 ZR-RVS-2×1.5mm2双绞线。
将层显盖在底座上即可。
