防爆点型光电感烟火灾探测器(隔爆型)JBF4103

防爆点型光电感烟火灾探测器(隔爆型)JBF4103

描述

功能特点

内置微处理器,采用SMT表面贴装工艺。

探测器对自身采集到的数据进行存储和判断,具有自诊断功能。

污染自动补偿,根据自身的污染程度进行自动补偿,最大程度减少误报。

适用范围广,对不同材质燃烧后产生的白烟或黑烟均可响应。

抗干扰能力强,抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线(光源)干扰。

抗湿热能力强,有防水处理,可适应不同气候环境的要求。

灵敏度可调,实现用户对工作环境灵敏度的要求。

防爆类型为隔爆型,适用于石油、化工等具有防爆要求的危险场所(1区、2区)。

两线制,信号线无极性。功耗低,通讯距离1500m。


技术参数列表




使用环境
工作温度 -10~+55℃
贮存温度 -20~+65℃
相对湿度 ≤95%(无凝露)
防爆特性
防爆标志 Exd ib IIB T6 Gb
电气特性
工作电压 DC18V-28V,调制型,控制器提供
监视电流 ≤0.3mA(DC24V)
报警电流 ≤1mA(DC24V)
确 认 灯 监视状态瞬时微亮,报警红色常亮
通讯特性
编址方式 使用专用电子编码器
编址范围 1-200
线    制 两线制,信号线无极性
通讯距离 1500m
兼容性
兼 容 性 可用于JBF-11SF系列及JBF50系列控制器
机械特性
外壳材质 铸铝+ABS
外    观 探测器部分:PANTONE Warm Gray 1 C 米白色
隔爆腔部分:红色:RAL3003
产品重量 990g
防护等级 IP42(隔爆腔防护等级为IP66)
外形尺寸 115mm宽×155mm高×102 mm厚(含底座)
电气接口 2×M20×1.5
探测特性
保护面积 60-80m2
执行标准
执行标准 GB4715-2005《点型感烟火灾探测器》
GB3836.1-2010《爆炸性气体环境用电气设备第1部分:设备通用要求》
GB3836.2-2010《爆炸性气体环境用电气设备第2部分:隔爆型“d”》
GB3836.4-2010《爆炸性气体环境用电气设备第4部分:本质安全型“i”保护的设备》标准


结构特征、安装与布线



安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》的有关规定进行。
安装时需满足相关验收技术规范GB50257-1996《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》的要求。
安装时需根据现场情况配接具有防爆合格证的连接件配(电缆引入装置、防爆挠性软管、防爆接线盒、封堵件等)。
使用专用电子编码器对其设定地址码(1-200)。
端子L1、L2分别接信号线L1和L2,无极性,信号线采用ZR-RVS-2×1.5mm²双绞线。
将探测器嵌入底座,按顺时针方向拧紧即可。

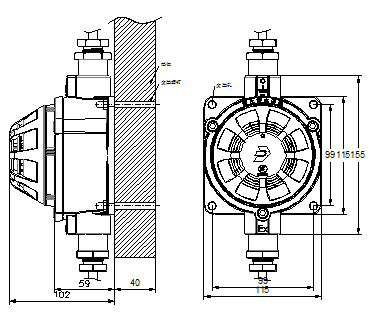

外形结构图



接线示意图



注意事项

静电危险,清洁时须用拧干的湿布擦拭。
不允许随意更换影响防爆性能的元器件或结构。
定期进行加烟试验,建议每半年一次。
