线型光束感烟火灾探测器JTY-H-JBF4382功能特点

反射式线型光束感烟火灾探测器, 发射接收一体化设计。

提供无源开关量报警信号输出,可兼容任意厂家信号输入模块。

激光模组快速定位反射器,LED指示信号强度,调试过程无需拆卸外壳,简单快捷。

采用自动增益控制技术,背景信号自动补偿,抗日光能力强。

内置微处理器,全功能自诊断,扰动自动过滤技术。

两组独立步进式精密微调,水平/垂直光学角度调整方便,校准精确。

四线制,其中信号线无极性,24V电源线有极性。功耗低,信号线通讯距离1500m。


技术参数列表




使用环境
工作温度 -10~+55℃
贮存温度 -20~+65℃
相对湿度 ≤95%(无凝露)
电气特性
工作电压 DC24V(DC18V-28V)
回路总线 DC18V-28V,调制型,控制器提供
监视电流 ≤15mA(DC24V)
报警电流 ≤35mA(DC24V)
故障电流 ≤25mA(DC24V)
调试电流 ≤25mA(DC24V)
继电器触点容量 2A@DC30V
通讯特性
编址方式 使用专用电子编码器
编址范围 1-200
线    制 四线制,信号线无极性,24V电源线有极性
通讯距离 1500m
兼容性
兼 容 性 可用于JBF-11SF系列及JBF50系列控制器
机械特性
外壳材质 ABS
外    观 PANTONE Warm Gray 1 C 米白色
产品重量 564g
防护等级 IP30
外形尺寸 92.5mm长× 57.5mm宽×62.98mm厚(含底座)
探测特性
光路长度 50-100m
最大光路方向偏差 1度
保护面积 1400m2
执行标准
执行标准 GB14003-2005《线型光束感烟火灾探测器》


结构特征、安装与布线

使用专用电子编码器对其设定地址码(1-200)。
探测器、反射器应安装在稳定可靠的建筑物表面,不应安装到受周围机械振动干扰较大的表面。
探测器与反射器安装距离在5m~50m之间时,需要使用2块反射器。安装距离在50m~100m之间时,需要使用4块反射器。反射器组合使用时应当摆放紧密,不应留有空隙。
探测器与反射器安装位置必须测量准确,确保探测器光路畅通无阻且光路周围1m范围内不应有固定或移动物体。
使用专用电子编码器对其设定地址码(1-200)。
探测器端子L1、L2分别接信号线L1、L2,无极性;端子V、G分别接电源线DC24V、GND,有极性;反射器无需接线。
信号线采用ZR-RVS-2×1.5mm²双绞线,电源线采用NH-BV-2×2.5mm²导线。

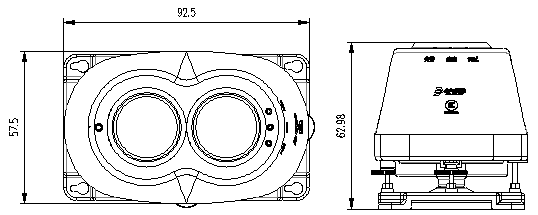

外形结构图

反射器安装示意图



a.两块反射器



b.四块反射器

端子示意图



接线示意图



说明

配接青鸟火灾报警系统时,需将探测器端子L1、L2分别接信号线L1、L2,无极性;端子V、G分别接电源线DC24V、GND,有极性。
配接其它厂家火灾报警系统时,需将端子V、G分别接电源线DC24V、GND,有极性;端子D1、D2为故障无源输出触点;端子F1、F2为火警无源输出触点。
注:所有接线均需通过“插拔端子头”(产品配件)与探测器进行连接。

注意事项

定期进行加烟试验,建议每半年一次。
