防爆点型光电感烟火灾探测器(本安型)JBF4101

防爆点型光电感烟火灾探测器(本安型)JBF4101

描述













功能特点

内置微处理器,采用SMT表面贴装工艺。

探测器对自身采集到的数据进行存储和判断,具有自诊断功能。

污染自动补偿,根据自身的污染程度进行自动补偿,最大程度减少误报。

适用范围广,对不同材质燃烧后产生的白烟或黑烟均可响应。

抗干扰能力强,抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线(光源)干扰。

抗湿热能力强,有防水处理,可适应不同气候环境的要求。

灵敏度可调,实现用户对工作环境灵敏度的要求。

防爆类型为本质安全型,适用于工业与民用建筑中存在易燃易爆气体的危险场所(1区、2区)。

使用时必须配接安全栅,每只安全栅后所带防爆型感烟探测器≤10只,每个报警回路使用安全栅的数量不得超过6只。

防爆点型光电感烟火灾探测器两线制,信号线无极性,功耗低,通讯距离1500m。配接的安全栅两线制,信号线有极性。




技术参数列表




使用环境
工作温度 -10~+55℃
贮存温度 -20~+65℃
相对湿度 ≤95%(无凝露)
防爆特性
防爆标志 Exib IIC T6 Gb
电气特性
工作电压 DC18V-28V,调制型,控制器提供(须由安全栅供电)
监视电流 ≤0.3mA(DC24V)
报警电流 ≤1mA(DC24V)
确 认 灯 监视状态瞬时微亮,报警红色常亮
通讯特性
编址方式 使用专用电子编码器
编址范围 1-200
线    制 两线制,信号线无极性
通讯距离 1500m
兼容性
兼 容 性 可用于JBF-11SF系列及JBF50系列控制器
机械特性
外壳材质 ABS
外    观 PANTONE Warm Gray 1 C 米白色
产品重量 92.5g
外形尺寸 Φ100mm×46mm(含底座)
探测特性
保护面积 60-80m2
执行标准
执行标准 GB4715-2005《点型感烟火灾探测器》
GB3836.1-2010《爆炸性气体环境用电气设备第1部分:设备通用要求》
GB3836.4-2010《爆炸性气体环境用电气设备第4部分:本质安全型“i”保护的设备》标准





结构特征、安装与布线



安装应按照GB3836.15-2000《爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》的有关规定进行。
使用专用电子编码器对其设定地址码(1-200)。
安全栅应安装在非防爆区域,安全栅端子1、2分别接信号线L1、L2,务必区分正负极性,不得接反,否则不能正常工作。安全栅端子3、4分别接探测器端子L1、L2。
信号线采用ZR-RVS-2×1.5mm²双绞线。
将探测器嵌入底座,按顺时针方向拧紧即可。

外形结构图

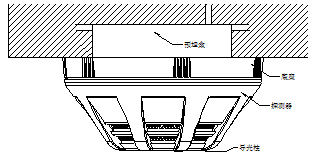

安装示意图



配接底座

探测器配接JBF-VB4301B型底座。

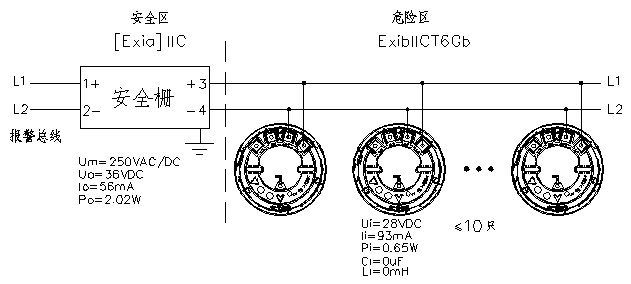

接线示意图



说明

本安系统参数匹配须遵循如下原则:
Uo≤Ui;Io≤Ii;Po≤Pi;Cc≤Co-Ci;Lc≤Lo-Li
其中,Cc、Lc:安全栅到探测器之间连接电缆(或导线)允许总的最大分布电容和电感;Uo:安全栅最高输出电压;Io:安全栅最大输出电流;Po:安全栅最大输出功率;Lo:安全栅允许最大外部电感;Co:安全栅允许最大外部电容;Ui:探测器最高输入电压;Ii:探测器最大输入电流;Pi:探测器最大输入功率;Li:探测器最大内部电感;Ci:探测器最大内部电容。
符号详细意义见GB3836.4-2010《爆炸性气体环境用电气设备第4部分:本质安全型“i”保护的设备》标准。

注意事项

若每个回路中有多只安全栅时,安全栅必须在输入端并接,禁止级联使用。
静电危险,清洁时须用拧干的湿布擦拭。
定期进行加烟试验,建议每半年一次。
