功能特点
内置微处理器,采用SMT表面贴装工艺。
污染自动补偿,根据自身的污染程度进行零位漂移,最大程度减少误报。
抗干扰能力强,抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线(光源)干扰。
抗潮湿能力强,并有防水处理,可适应不同气候环境的要求。
探测器配接带蜂鸣的底座,火灾警报时,底座发出高分贝警报声。
四线制,其中信号线无极性,24V电源线有极性。功耗低,信号线通讯距离1500m。
技术参数列表
使用环境 | |
工作温度 | -10~+55℃ |
贮存温度 | -20~+55℃ |
相对湿度 | ≤95%(无凝露) |
电气特性 | |
工作电压 | DC18V-28V,调制型,控制器提供 |
监视电流 | ≤0.3mA(DC24V) |
报警电流 | <30mA(DC24V) |
报警音量 | 75dB~95dB(DC24V) |
变调周期 | 2s |
确 认 灯 | 监视状态瞬时微亮,报警红色常亮 |
通讯特性 | |
编址方式 | 使用专用电子编码器(探测器和底座一对一,写入相同地址码) |
编址范围 | 1-200 |
线 制 | 四线制,信号线无极性,24V电源线有极性 |
通讯距离 | 1500m |
兼容性 | |
兼 容 性 | 可用于JBF-11SF系列及JBF50系列控制器 |
机械特性 | |
外壳材质 | ABS |
外 观 | PANTONE Warm Gray 1 C 米白色 |
产品重量 | 150.5g |
外形尺寸 | Φ103mm×60mm(含底座) |
探测特性 | |
保护面积 | 60-80m2 |
执行标准 | |
执行标准 | GB4715-2005《点型感烟火灾探测器》 |
结构特征、安装与布线
用2只M4的螺钉将探测器底座JBF-VB4302A紧固在预埋盒上。
端子L1、L2分别接信号线L1、L2,无极性;端子V1、G1分别接电源线DC24V、GND,有极性。
信号线采用ZR-RVS-2×1.5mm²双绞线,电源线采用NH-BV-2×2.5mm²导线。
将探测器嵌入底座,按顺时针方向拧紧即可。
外形结构图

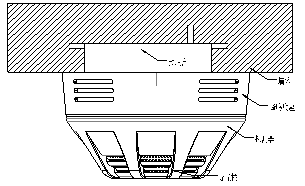

安装示意图
配接底座

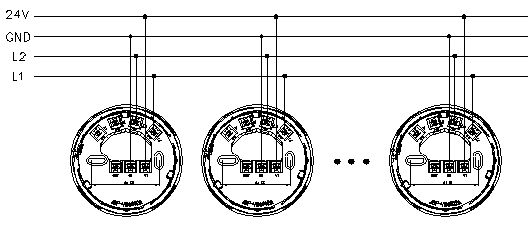

接线示意图
安装注意事项
